Самодельный гараж на стене

Самодельный гараж на стене

Гараж — заветная мечта многих авто- и мотолюлбителей — нередко еще бытает проблемой.

Летом катер, глиссер или моторная лодка прекрасно чувствуют себя на воде Но приближается осень, и владельца малого судна обуревает беспокойство: куда убрать его на зимовку? Ведь дожди, снег, мороз могут повредить корпус. Да и готовить судно к следующему сезону тоже удобнее под крышей. Между тем гараж (или эллинг) нетрудно сделать, не сооружая около дома дополнительных построек. Очень удобной может быть складная конструкция, которую вы видите на рисунке 1. Если в гараже нет надобности, она легко откидывается к стене дома и не занимает никакой площади.

Рис. 1. Складная конструкция гаража прикрепленного к стене.

Размеры гаража нужно подобрать в зависимости от величины машин. или судна, поэтому они здесь не приводятся. Очень важно точно рассчитать размеры складных рам: при откидывании гаража они не должны задевать стоящий под ним транспорта.

При строительстве каркаса отдельные рамы набирают из деревянных реек сечением 2,5X70 мм Если машина или судно довольно длинные, то подбирают рейки несколько большего течения, чтобы они не прогибались. Рейки рамы соединяют под углом болтами (желательно из латуни). Затем укрепляют на обращенных внутрь концах рам шарниры, как показано на рисунке 2.

Все рамы надо последовательно соединить друг с другом. Для этого кладут одну раму внешней стороной на землю и прикрепляют к ней шарнир второй рамы. Затем эта накладывается на первую раму и к ней, в свою очередь, прикрепляется шарнир следующей рамы и так далее. Bсe шарниры прикрепляются шурупами.

Последняя рама к стене дома крепится болтами, головки которых должны быть несколько утоплены в эту раму с тем, чтобы следующая рама могла плотно прилегать к ней. Затем рамы смазывают олифой, краской или лаком, чтобы не впитывали влагу во время дождей и не деформировались. В качестве покрытия каркаса гаража рекомендуется брать материал, предназначенный для туристических палаток, или любую другую водоотталкивающую ткань. Ее сшивают по соответствующим размерам. Закрепляется покрытие на каждой раме с помощью сшитых специально для этого тесемок или сверху на каждую раму провинчивается дополнительная планка. Такие планки должны быть прикреплены также к стороне рамы прилегающей к стене, и к стороне, которая ложится да землю. Таким об разом, материал покрытия прочно закрепляется со всех сторон.

Самодельный гараж на стене

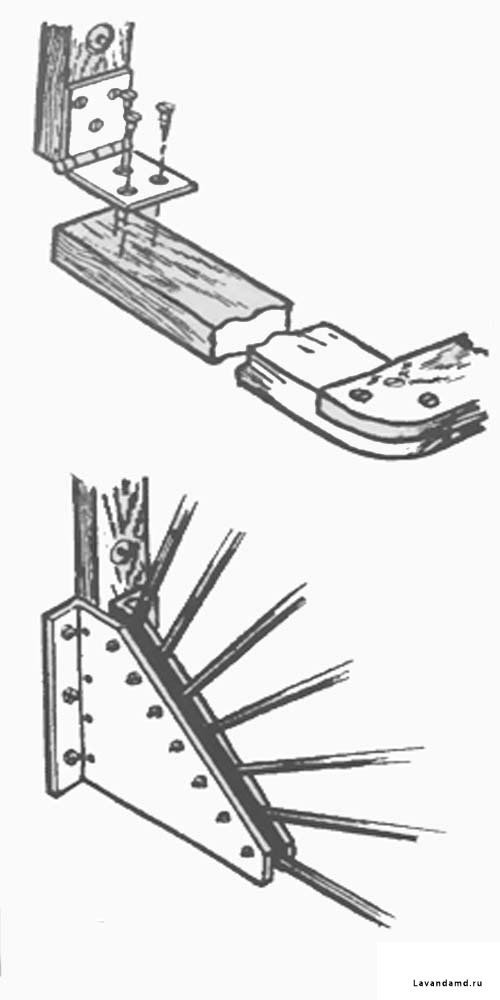

Рис. 2. Укрепление шарниров рамы гаража

Рис. 3. Механизм складывания гаража

Рамы можно изготовить также из стальных или дюралюминиевых труб. Трубы в нижней части стены закрепляются с помощью двух стальных пластинок. Механизм складывания для этого варианта изображен на рисунка 3. Не забудьте сделать у стены две цепочки или задвижки, которые будут держать гараж в сложенном положении.

Если еще повесить на стене небольшой козырек от дождя,такой гараж будет вам служить долго и надежно.
