Автоматический выключатель света

Автоматический выключатель света

Предлагаемый автоматический выключатель света включается при звонке в картиру или при открытии и закрытии двери, в зависимости от выбранной схемы.

1-й Вариант автоматического выключателя:

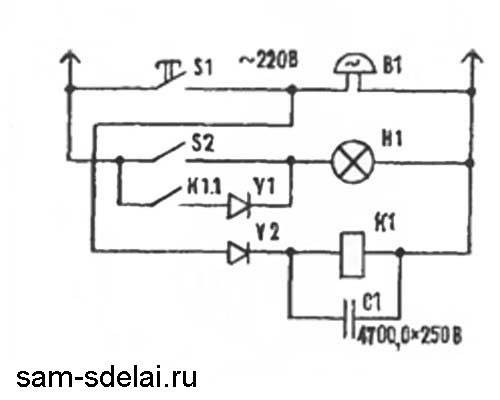

Если нажать на звонковую кнопку S1 (рис. 1) у входной двери, тут же сработает реле К1, которое своей контактной системой К1.1 замкнет электрическую цепь лампы HI, находящейся в прихожей- Причем последовательно в цепь можно включить диод VI для получения неполного («дежурного») освещения.

Автоматический выключатель света

Как только кнопку звонка отпускают, конденсатор С1 постепенно разряжается через обмотку реле К1, задерживая до 30 сек. его обратное действие. Этого времени обычно достаточно, чтобы добраться до выключателя освещения S2, установленного в прихожей.

2-ой вариант автоматического выключателя:

Это устройство (рис. 2) позволяет, помимо того, включать освещение при открывании двери, когда вы возвратились домой. Конечный выключатель S3 встроен в косяк двери.

Автоматический выключатель света

Когда она открыта, срабатывает реле К1 и конденсатор С1 заряжается. Если вы намерены задержаться в прихожей, нажмите клавишу выключателя освещения. В противном случае спустя 30 сек. после того, как вы закроете дверь, свет в прихожей погаснет.

3 вариант автоматического выключателя света:

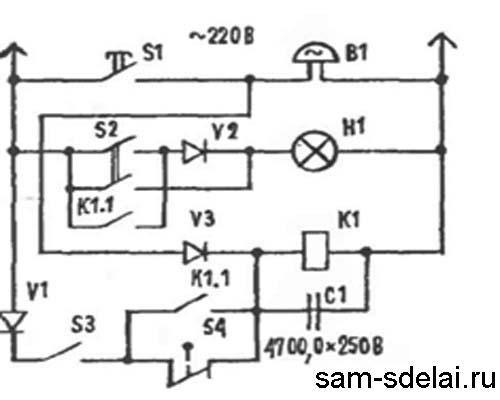

В этом устройстве применен сдвоенный выключатель S2, позволяющий переводить лампу из обычного режима в «дежурный». Выключатель S2 установлен в помещении. Если его замкнуть, при открывании двери «конечник» S4 будет вызывать срабатывание реле К1, которое своей контактной системой К1.1 блокирует S4 и одновременно включает звонок В1, предупреждающий, что дверь открыта.

Автоматический выключатель света

Во всех устройствах применено реле РЭН18 (паспорт РХ.564.5ЮП), С1 — соединенные параллельно конденсаторы К50-18, конечный выключатель — БК-1.

Элементы каждого устройства размещены вместе со звонком в пластмассовом корпусе размером 230X190 X 80 мм, установленном в прихожей над входной дверью.
