Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля

Часто читал и видел некоторые фотки посветок дверных внутренних ручек. Вживую невидел, а очень захотелось…

Чтобы неоткладывать в "долгий ящик" встречу с прекрасным, и нежелая переплачивать за беушные ручки с подсветкой, решил их подсветить сам.
В качестве света был выбран светодиод. Но вот столкнулся с тем, что красных нужного оттенка в продаже нет. В БМВ вся подсветка кораллово-красная. Диоды же, мне попадавшиеся, были либо рубиново красные(как звёзды кремля) либо почти оранжевые. Золотой середины небыло(может плохо искал…), поэтому пошёл на хитрость. Я использовал диоды белого света …(?)

Купил обычные SMD 5060 плоские диоды белого тёплого цвета (были ещё, холодного и белолунного) на 3 вольта.

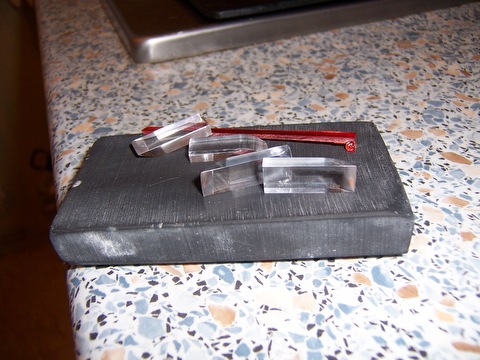

Из 4мм оргстекла вырезал световоды и отполировал их со всех сторон. А для получения нужного оттенка использовал светофильтр из красного оргстекла, которое впоследствии также отполировав, установил между диодом и световодом.

Подсветка внутренних ручек автомобиля

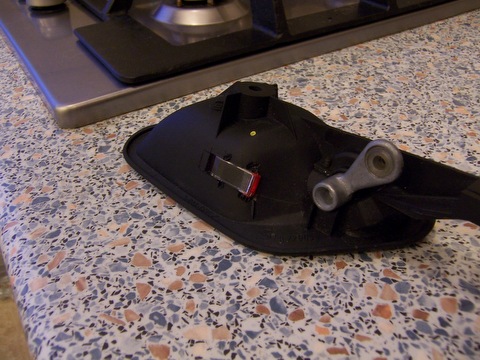

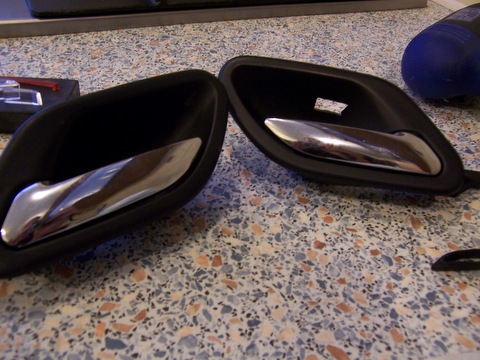

Далее, в ручках ножём были вырезаны квадратные отверстия.

Подсветка внутренних ручек автомобиля

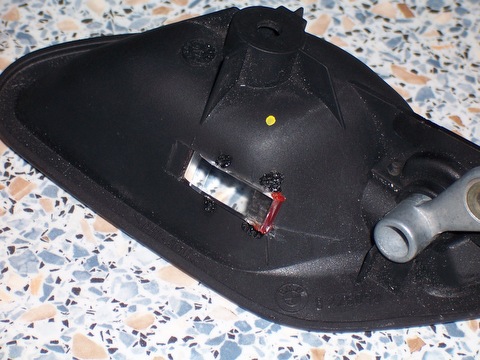

В отверстия плотно вошли световоды. К торцу каждого подпаял светофильтр из красной полоски.

Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля

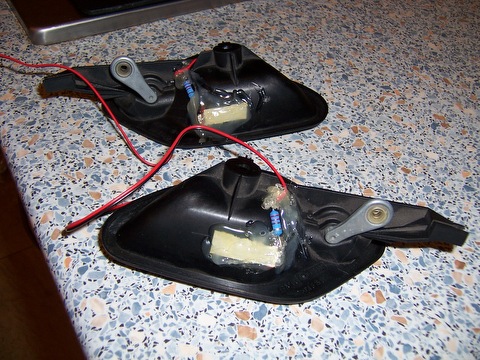

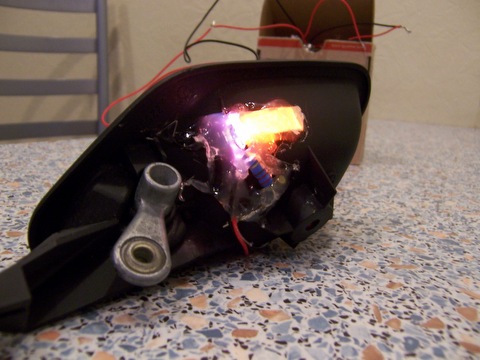

Приставив к светофильтру светодиод с пропаяными проводами и сопротивлением, залил всё хозяйство термоклеем из пистолета.

Подсветка внутренних ручек автомобиля

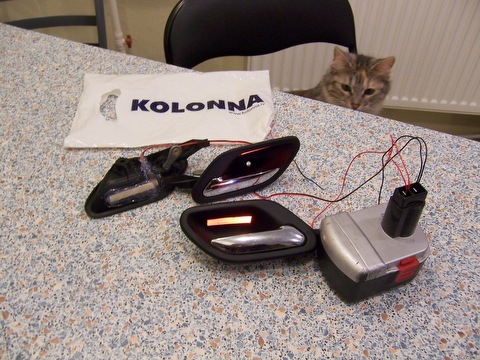

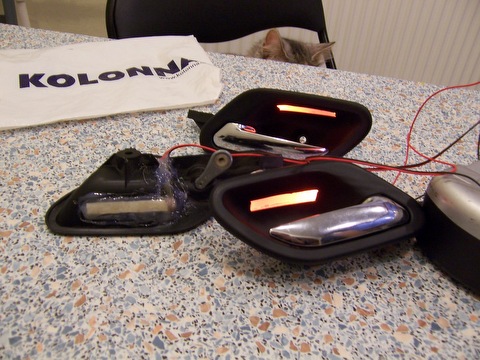

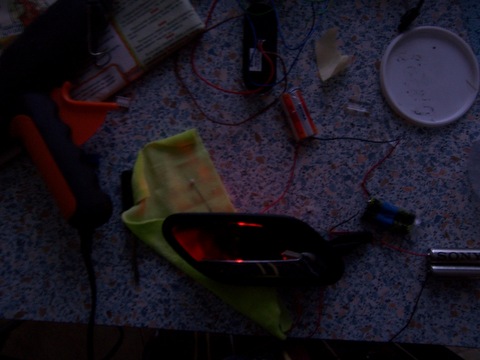

Подключил ко всем имеющимся в доме батарейкам(набралось 9 вольт)

Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля

И довольный результатом, пошёл устанавливать ручки в машину.

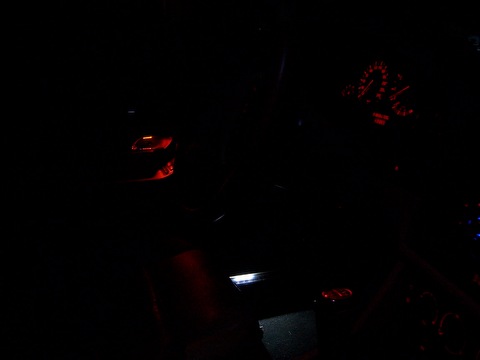

Вот так они светят на своём месте. Как видно, цветовой тон нисколько неотличается от родной подсветки. Единственный минус — это большая чем хотелось, яркость света. Но думаю. матованием мелкой наждачкой можно добится понижения яркости освещаемого участка и более равномерного пучка света.

Подсветка внутренних ручек автомобиля

Ну всё. Пойду искать в интернете курсы по фотографированию в темноте… Поскольку последние фотки невыдерживают никакой критики… И если в салоне был включен свет и я прекрасно всё видел, то фотик смотреть на мир моими глазами отказывался. И хотя вроде фотик довольно навороченный(7 лет назад продавался как полупрофессиональный), но разобраться в этом количестве настроек мне неподсилу…

Ну и как обычно несмог найти спокойствия… Гложило и терзало душу моё произведение исскуств :-) поэтому через 2 дня полностью переделал подсветку. Удалил старые световоды со скошенными углами. Вырезал новые в 2 раза длиннее и отполировал всего 1 грань, ту куда прикладывается диод.
Вот так это выглядит сегодня.

Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля

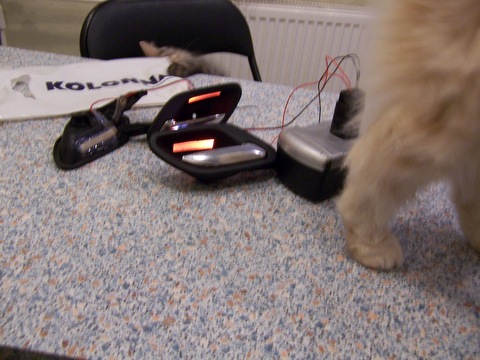

Без котов несфотить… Они хотят жрать и саботируют любую мою работу пока я их непокормлю…
