Подшипники шариковые радиальные однорядные гибкие

Подшипники шариковые радиальные однорядные гибкие

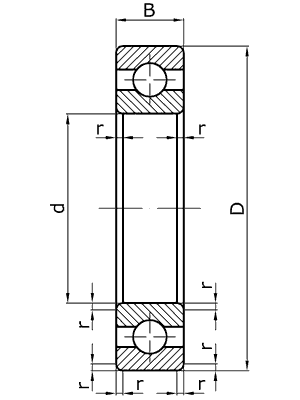

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
d D B r
806 30 42 7 0,5 0,021
808 40 52 8 0,5 0,027
809 45 62 9 0,5 0,048
811 55 72 11 0,5 0,088
812 60 80 13 0,5 0,120
815 75 100 15 1,0 0,218
818 90 120 18 1,0 0,375
822 110 150 24 1,0 0,836
824 120 160 24 1,0 0,904
830 150 200 30 1,0 1,730
836 180 240 35 1,5 2,940
838 190 250 36 1,5 3,070
844 220 300 45 2,5 6,850
848 240 320 48 2,5 7,060
860 300 400 60 2,5 14,10
862 310 420 60 2,5 15,10
872 360 480 72 3,5 24,40

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3. dubaixdate
