Подшипники шариковые радиальные однорядные с одной защитной шайбой

Подшипники шариковые радиальные однорядные с одной защитной шайбой

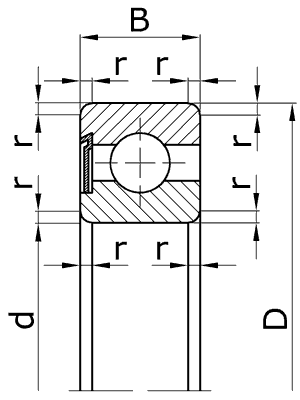

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Нормальная серия ширин 0, особолегкая серия диаметров 1.
6001/1,5 - 1,5 6 2,5 0,3 0,00042
60012 - 2 7 2,8 0,3 0,00064
6001/2,5 - 2,5 8 2,8 0,3 0,00083
60013 - 3 9 3 0,3 0,0010
60014 - 4 12 4 0,4 0,0023
60015 - 5 14 5 0,4 0,0039
60016 - 6 17 6 0,5 0,0080
60017 607 Z 7 19 6 0,5 0,010
60018 608 Z 8 22 7 0,5 0,015
60019 609 Z 9 24 7 0,5 0,018
60100 6000 Z 10 26 8 0,5 0,020
60101 6001 Z 12 28 8 0,5 0,022
60102 6002 Z 15 32 9 0,5 0,031
60103 6003 Z 17 35 10 0,5 0,040
60104 6004 Z 20 42 12 1,0 0,070
60105 6005 Z 25 47 12 1,0 0,081
60106 6006 Z 30 55 13 1,5 0,119
60107 6007 Z 35 62 14 1,5 0,159
60108 6008 Z 40 68 15 1,5 0,195
60109 6009 Z 45 75 16 1,5 0,249
60110 6010 Z 50 80 16 1,5 0,264
60111 6011 Z 55 90 18 2,0 0,390
60112 6012 Z 60 95 18 2,0 0,420
60113 6013 Z 65 100 18 2,0 0,440
60114 6014 Z 70 110 20 2,0 0,618
60115 6015 Z 75 115 20 2,0 0,640
60116 6016 Z 80 125 22 2,0 0,860
60117 6017 Z 85 130 22 2,0 0,890
60118 6018 Z 90 140 24 2,5 1,16
60120 6020 Z 100 150 24 2,5 1,25
60122 6022 Z 110 170 28 3,0 2,20
60124 6024 Z 120 180 28 3,0 2,39
Узкая серия ширин 0, легкая серия диаметров 2.
60023 - 3 10 4 0,3 0,002
60024 - 4 13 5 0,4 0,004
60025 625 Z 5 16 5 0,5 0,006
60026 626 Z 6 19 6 0,5 0,010
60027 627 Z 7 22 7 0,5 0,012
60028 628 Z 8 24 8 0,5 0,019
60029 629 Z 9 26 8 1,0 0,020
60200 6200 Z 10 30 9 1,0 0,032
60201 6201 Z 12 32 10 1,0 0,037
60202 6202 Z 15 35 11 1,0 0,045
60203 6203 Z 17 40 12 1,0 0,065
60204 6204 Z 20 47 14 1,5 0,107
60205 6205 Z 25 52 15 1,5 0,128
60206 6206 Z 30 62 16 1,5 0,201
60207 6207 Z 35 72 17 2,0 0,290
60208 6208 Z 40 80 18 2,0 0,367
60209 6209 Z 45 85 19 2,0 0,410
60210 6210 Z 50 90 20 2,0 0,464
60211 6211 Z 55 100 21 2,5 0,611
60212 6212 Z 60 110 22 2,5 0,787
60213 6213 Z 65 120 23 2,5 0,995
60214 6214 Z 70 125 24 2,5 1,09
60215 6215 Z 75 130 25 2,5 1,19
60216 6216 Z 80 140 26 3,0 1,41
60217 6217 Z 85 150 28 3,0 1,79
60218 6218 Z 90 160 30 3,0 2,16
60220 6220 Z 100 180 34 3,5 3,16
60222 6222 Z 110 200 38 3,5 4,52
60224 - 120 215 40 3,5 5,22
60226 - 130 230 40 4,0 5,85
60228 - 140 250 42 4,0 7,50
Узкая серия ширин 0, средняя серия диаметров 3.
60033 - 3 13 5 0,4 0,003
60034 - 4 16 5 0,5 0,005
60035 - 5 19 6 0,5 0,009
60036 - 6 22 7 0,5 0,014
60037 - 7 26 9 0,5 0,026
60038 - 8 28 9 0,5 0,029
60039 - 9 30 10 1,0 0,035
60300 6300 Z 10 35 11 1,0 0,053
60301 6301 Z 12 37 12 1,5 0,060
60302 6302 Z 15 42 13 1,5 0,082
60303 6303 Z 17 47 14 1,5 0,116
60304 6304 Z 20 52 15 2,0 0,144
60305 6305 Z 25 62 17 2,0 0,232
60306 6306 Z 30 72 19 2,0 0,350
60307 6307 Z 35 80 21 2,5 0,460
60308 6308 Z 40 90 23 2,5 0,635
60309 6309 Z 45 100 25 2,5 0,833
60310 6310 Z 50 110 27 3,0 1,075
60311 6311 Z 55 120 29 3,0 1,38
60312 6312 Z 60 130 31 3,5 1,72
60313 6313 Z 65 140 33 3,5 2,10
60314 6314 Z 70 150 35 3,5 2,53
60315 6315 Z 75 160 37 3,5 3,03
60316 6316 Z 80 170 39 3,5 3,62
60317 6317 Z 85 180 41 4,0 4,26
60318 6318 Z 90 190 43 4,0 4,94
60320 6320 Z 100 215 47 4,0 7,01
Серия ширин 1, сверхлегкая серия диаметров 9.
1060092 - 2 6 2,3 0,3 0,0004
106009/2,5 - 2,5 7 2,5 0,3 0,0006
1060093 - 3 8 3 0,3 0,0008
1060094 - 4 11 4 0,3 0,0021
1060095 - 5 13 4 0,4 0,0026
1060096 - 6 15 5 0,4 0,0041
1060097 - 7 17 5 0,5 0,0051
1060098 - 8 19 6 0,5 0,0081
1060099 - 9 20 6 0,5 0,0083
1060900 - 10 22 6 0,5 0,0097
Серия ширин 2, серия диаметров 8.
2060083 - 3 7 2,5 0,2 0,00049
2060084 - 4 9 3,5 0,2 0,00079
2060085 - 5 11 4 0,3 0,0016
2060086 - 6 13 5 0,3 0,0029
2060087 - 7 14 5 0,3 0,0032
2060088 - 8 16 5 0,4 0,0042
2060089 - 9 17 5 0,4 0,0061
2060800 - 10 19 6 0,5 0,0085
Серия ширин 3, серия диаметров 8.
3060081 - 1,3 3 1,5 0,1 0,00006
306008/1,5 - 1,5 4 2 0,1 0,00009
3060082 - 2 5 2,3 0,15 0,00025
306008/2,5 - 2,5 6 2,6 0,15 0,00043
3060083 - 3 7 3 0,2 0,00053
3060084 - 4 9 4 0,2 0,0012
3060085 - 5 11 5 0,3 0,0020
3060086 - 6 13 6 0,3 -
3060087 - 7 14 6 0,3 -
3060088 - 8 16 6 0,4 -
3060089 - 9 17 6 0,4 -
3060800 - 10 19 7 0,5 -
Серия ширин 3, серия диаметров 9.
3060091 - 1 4 2,3 0,2 0,00014
306009/1,5 - 1,5 5 2,6 0,3 0,00034
3060092 - 2 6 3 0,3 0,00045
306009/2,5 - 2,5 7 3,5 0,3 0,00068
3060093 - 3 8 4 0,3 0,0009
3060094 - 4 11 5 0,3 -
3060095 - 5 13 6 0,4 -
3060096 - 6 15 7 0,4 -
3060097 - 7 17 7 0,5 -
3060098 - 8 19 9 0,5 -
3060099 - 9 20 9 0,5 -
3060900 - 10 22 10 0,5 -

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
