Подшипники шариковые радиальные однорядные с односторонним уплотнением

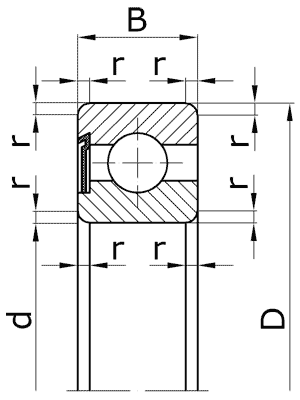

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.
Обозначение | Размеры, мм | Масса, кг | ||||
по ГОСТу | международное | d | D | B | r | |
Особолегкая серия диаметров 1, нормальная серия ширин 0. | ||||||
160017 | 607 RS | 7 | 19 | 6 | 0,5 | 0,010 |
160018 | 608 RS | 8 | 22 | 7 | 0,5 | 0,015 |
160019 | 609 RS | 9 | 24 | 7 | 0,5 | 0,018 |
160100 | 6000 RS | 10 | 26 | 8 | 0,5 | 0,020 |
160101 | 6001 RS | 12 | 28 | 8 | 0,5 | 0,022 |
160102 | 6002 RS | 15 | 32 | 9 | 0,5 | 0,031 |
160103 | 6003 RS | 17 | 35 | 10 | 0,5 | 0,040 |
160104 | 6004 RS | 20 | 42 | 12 | 1,0 | 0,070 |
160105 | 6005 RS | 25 | 47 | 12 | 1,0 | 0,081 |
160106 | 6006 RS | 30 | 55 | 13 | 1,5 | 0,119 |
160107 | 6007 RS | 35 | 62 | 14 | 1,5 | 0,159 |
160108 | 6008 RS | 40 | 68 | 15 | 1,5 | 0,195 |
160109 | 6009 RS | 45 | 75 | 16 | 1,5 | 0,249 |
160110 | 6010 RS | 50 | 80 | 16 | 1,5 | 0,264 |
160111 | 6011 RS | 55 | 90 | 18 | 2,0 | 0,390 |
160112 | 6012 RS | 60 | 95 | 18 | 2,0 | 0,420 |
160113 | 6013 RS | 65 | 100 | 18 | 2,0 | 0,440 |
160114 | - | 70 | 110 | 20 | 2,0 | 0,618 |
160115 | - | 75 | 115 | 20 | 2,0 | 0,640 |
160116 | - | 80 | 125 | 22 | 2,0 | 0,860 |
160117 | - | 85 | 130 | 22 | 2,0 | 0,890 |
160118 | - | 90 | 140 | 24 | 2,5 | 1,16 |
160120 | - | 100 | 150 | 24 | 2,5 | 1,25 |
160122 | - | 110 | 170 | 28 | 3,0 | 2,20 |
160124 | - | 120 | 180 | 28 | 3,0 | 2,39 |
Легкая серия диаметров 2, узкая серия ширин 0. | ||||||
160023 | - | 3 | 10 | 4 | 0,3 | 0,002 |
160024 | - | 4 | 13 | 5 | 0,4 | 0,004 |
160025 | - | 5 | 16 | 5 | 0,5 | 0,006 |
160026 | 626 RS | 6 | 19 | 6 | 0,5 | 0,010 |
160027 | 627 RS | 7 | 22 | 7 | 0,5 | 0,012 |
160028 | 628 RS | 8 | 24 | 8 | 0,5 | 0,019 |
160029 | 629 RS | 9 | 26 | 8 | 1,0 | 0,020 |
160200 | 6200 RS | 10 | 30 | 9 | 1,0 | 0,032 |
160201 | 6201 RS | 12 | 32 | 10 | 1,0 | 0,037 |
160202 | 6202 RS | 15 | 35 | 11 | 1,0 | 0,045 |
160203 | 6203 RS | 17 | 40 | 12 | 1,0 | 0,065 |
160204 | 6204 RS | 20 | 47 | 14 | 1,5 | 0,107 |
160205 | 6205 RS | 25 | 52 | 15 | 1,5 | 0,128 |
160206 | 6206 RS | 30 | 62 | 16 | 1,5 | 0,201 |
160207 | 6207 RS | 35 | 72 | 17 | 2,0 | 0,290 |
160208 | 6208 RS | 40 | 80 | 18 | 2,0 | 0,367 |
160209 | 6209 RS | 45 | 85 | 19 | 2,0 | 0,410 |
160210 | 6210 RS | 50 | 90 | 20 | 2,0 | 0,464 |
160211 | 6211 RS | 55 | 100 | 21 | 2,5 | 0,611 |
160212 | 6212 RS | 60 | 110 | 22 | 2,5 | 0,787 |
160213 | 6213 RS | 65 | 120 | 23 | 2,5 | 0,995 |
160214 | 6214 RS | 70 | 125 | 24 | 2,5 | 1,09 |
160215 | 6215 RS | 75 | 130 | 25 | 2,5 | 1,19 |
160216 | 6216 RS | 80 | 140 | 26 | 3,0 | 1,41 |
160217 | - | 85 | 150 | 28 | 3,0 | 1,79 |
160218 | - | 90 | 160 | 30 | 3,0 | 2,16 |
160220 | - | 100 | 180 | 34 | 3,5 | 3,16 |
160222 | - | 110 | 200 | 38 | 3,5 | 4,52 |
160224 | - | 120 | 215 | 40 | 3,5 | 5,22 |
160226 | - | 130 | 230 | 40 | 4,0 | 5,85 |
160228 | - | 140 | 250 | 42 | 4,0 | 7,50 |
Средняя серия диаметров 3, узкая серия ширин 0. | ||||||
160034 | - | 4 | 16 | 5 | 0,5 | 0,005 |
160035 | - | 5 | 19 | 6 | 0,5 | 0,009 |
160300 | - | 10 | 35 | 11 | 1,0 | 0,053 |
160301 | 6301 RS | 12 | 37 | 12 | 1,5 | 0,060 |
160302 | 6302 RS | 15 | 42 | 13 | 1,5 | 0,082 |
160303 | 6303 RS | 17 | 47 | 14 | 1,5 | 0,116 |
160304 | 6304 RS | 20 | 52 | 15 | 2,0 | 0,144 |
160305 | 6305 RS | 25 | 62 | 17 | 2,0 | 0,232 |
160306 | 6306 RS | 30 | 72 | 19 | 2,0 | 0,350 |
160307 | 6307 RS | 35 | 80 | 21 | 2,5 | 0,460 |
160308 | 6308 RS | 40 | 90 | 23 | 2,5 | 0,635 |
160309 | 6309 RS | 45 | 100 | 25 | 2,5 | 0,833 |
160310 | 6310 RS | 50 | 110 | 27 | 3,0 | 1,075 |
160311 | 6311 RS | 55 | 120 | 29 | 3,0 | 1,38 |
160312 | 6312 RS | 60 | 130 | 31 | 3,5 | 1,72 |
160313 | - | 65 | 140 | 33 | 3,5 | 2,10 |
160314 | - | 70 | 150 | 35 | 3,5 | 2,53 |
160315 | - | 75 | 160 | 37 | 3,5 | 3,03 |
160316 | - | 80 | 170 | 39 | 3,5 | 3,62 |
160317 | - | 85 | 180 | 41 | 4,0 | 4,26 |
160318 | - | 90 | 190 | 43 | 4,0 | 4,94 |
160320 | - | 100 | 215 | 47 | 4,0 | 7,01 |
Серия диаметров 5, серия ширин 0. | ||||||
160500 | - | 10 | 30 | 14 | 1,0 | 0,05 |
160501 | - | 12 | 32 | 14 | 1,0 | 0,05 |
160502 | - | 15 | 35 | 14 | 1,0 | 0,05 |
160503 | - | 17 | 40 | 16 | 1,0 | 0,08 |
160504 | - | 20 | 47 | 18 | 1,5 | 0,14 |
160505 | - | 25 | 52 | 18 | 1,5 | 0,15 |
160506 | - | 30 | 62 | 20 | 1,5 | 0,30 |
160507 | - | 35 | 72 | 23 | 2,0 | 0,39 |
160508 | - | 40 | 80 | 23 | 2,0 | 0,45 |
160509 | - | 45 | 85 | 23 | 2,0 | 0,51 |
160510 | - | 50 | 90 | 23 | 2,0 | 0,54 |
160511 | - | 55 | 100 | 25 | 2,5 | 0,70 |
160512 | - | 60 | 110 | 28 | 2,5 | 0,87 |
160513 | - | 65 | 120 | 31 | 2,5 | 1,10 |
160514 | - | 70 | 125 | 3,1 | 2,5 | 1,21 |
Серия диаметров 6, серия ширин 0. | ||||||
160600 | - | 10 | 35 | 17 | 1,0 | 0,08 |
160601 | - | 12 | 37 | 17 | 1,5 | 0,09 |
160602 | - | 15 | 42 | 17 | 1,5 | 0,11 |
160603 | - | 17 | 47 | 19 | 1,5 | 0,15 |
160604 | - | 20 | 52 | 21 | 2,0 | 0,21 |
160605 | - | 25 | 62 | 24 | 2,0 | 0,24 |
160606 | - | 30 | 72 | 27 | 2,0 | 0,42 |
160607 | - | 35 | 80 | 31 | 2,5 | 0,53 |
160608 | - | 40 | 90 | 33 | 2,5 | 0,85 |
160609 | - | 45 | 100 | 36 | 2,5 | 1,10 |
160610 | - | 50 | 110 | 40 | 3,0 | 1,26 |
160611 | - | 55 | 120 | 43 | 3,0 | 1,50 |
160612 | - | 60 | 130 | 46 | 3,5 | 1,94 |
160613 | - | 65 | 140 | 48 | 3,5 | 2,35 |
160614 | - | 70 | 150 | 51 | 3,5 | 2,75 |
Серия диаметров 2, серия ширин 3. | ||||||
3160202 | - | 15 | 35 | 15,9 | 1,0 | 0,06 |
3160203 | - | 17 | 40 | 17,5 | 1,0 | 0,09 |
3160204 | - | 20 | 47 | 20,6 | 1,5 | 0,17 |
3160205 | - | 25 | 52 | 20,6 | 1,5 | 0,21 |
3160206 | - | 30 | 62 | 23,8 | 1,5 | 0,32 |
3160207 | - | 35 | 72 | 27 | 2,0 | 0,47 |
3160208 | - | 40 | 80 | 30,2 | 2,0 | 0,60 |
3160209 | - | 45 | 85 | 30,2 | 2,0 | 0,65 |
Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
