Подшипники шариковые радиальные двухрядные с двусторонним уплотнением с валиком вместо внутреннего кольца

Подшипники шариковые радиальные двухрядные с двусторонним уплотнением с валиком вместо внутреннего кольца

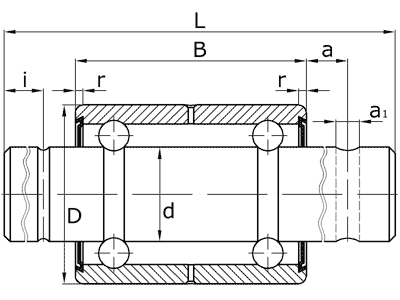

d - номинальный наружный диаметр валика;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

L - длина валика;

B - номинальная ширина подшипника;

i - координата оси фиксирующей канавки вала;

a - расстояние между наружным кольцом подшипника и осью отверстия валика;

a1 - диаметр отверстия валика;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
d D L B i a a1 r
330078 16 30 122 40 48,5 22 4 0,3 0,27
330088К2 16 30 105 40 45 - - 0,3 0,25
330902 16 30 115 39 43 - - 2×15° 0,25
