Подшипники шариковые радиальные однорядные с двумя уплотнениями со сферической наружной поверхностью наружного кольца с симетричным внутренним кольцом и эксцентричным стопорным кольцом

Подшипники шариковые радиальные однорядные с двумя уплотнениями со сферической наружной поверхностью наружного кольца с симетричным внутренним кольцом и эксцентричным стопорным кольцом

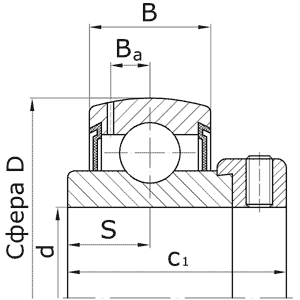

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный сферической поверхности наружного кольца;

B - номинальная ширина наружного кольца подшипника;

Ва - расстояние от оси смазочного отверстия до середины дорожки качения;

c1 - номинальная ширина внутреннего кольца подшипника вместе с эксцентрическим кольцом;

S - расстояние от края внутреннего кольца подшипника до середины дорожки качения.

Основные размеры подшипников
Обозначение Размеры, мм
d D B Ва c1 S
780203 17 40 12 - 13 3,4 37,3 13,9
780204 20 47 14 - 17 3,7 43,7 17,1
780205 25 52 15 - 17 3,9 44,4 17,5
780206 30 62 16 - 19 5,0 48,4 18,3
780207 35 72 17 - 20 5,7 51,1 18,8
780208 40 80 18 - 21 6,2 56,3 21,4
780209 45 85 19 - 22 6,4 56,3 21,4
780210 50 90 20 - 24 6,5 62,7 24,6
780211 55 100 21 - 25 7,0 71,4 27,8
780212 60 110 22 - 27 7,6 77,8 31,0

Номинальная ширина наружного кольца подшипника В указана в мм и может иметь значение в пределах минимальной и максимальной величин (мин - макс).

Допускается изготовление подшипников без смазочного отверстия на наружном кольце.
