Подшипники шариковые радиальные однорядные сферические с двумя защитными шайбами

16.12.2011 20:41 | PDF  | | Печать |

Подшипники шариковые радиальные однорядные сферические с двумя защитными шайбами

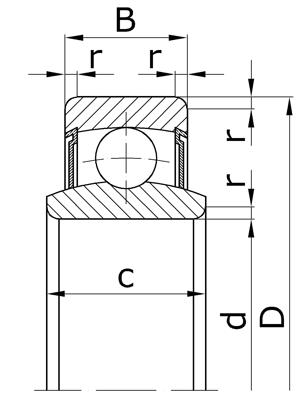

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина наружного кольца подшипника;

c - номинальная ширина внутреннего кольца подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм
d D B c r
981028 8 24 12 16 0,5
981065 5 20 7 8 0,3
981067 7 24 9 12 0,5
981068 8 30 10 14 0,8
981700 10 37 12 16 0,5
981701 12 42 13 17 0,8
981702 15 52 15 20 1,0
981704 20 52 15 20 1,0
981805 25 62 17 22 1,5
981806 30 72 19 24 1,5
