Подшипники роликовые радиальные с короткими цилиндрическими роликами с однобортовым внутренним кольцом и с плоским упорным кольцом

Подшипники роликовые радиальные с короткими цилиндрическими роликами с однобортовым внутренним кольцом и с плоским упорным кольцом

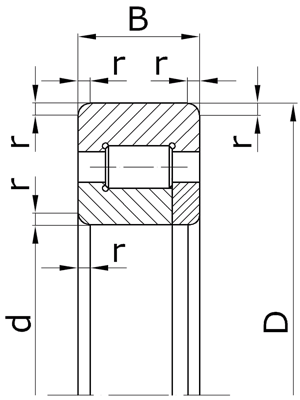

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 2.
92202
- 15 35 11 1,0 0,047
92203
NUP203 17 40 12 1,0 0,067
92204
NUP204 20 47 14 1,5 0,110
92205
NUP205 25 52 15 1,5 0,130
92206
NUP206 30 62 16 1,5 0,200
92207
NUP207 35 72 17 2,0 0,290
92208
NUP208 40 80 18 2,0 0,370
92209
NUP209 45 85 19 2,0 0,430
92210
NUP210 50 90 20 2,0 0,480
92211
NUP211 55 100 21 2,5 0,640
92212
NUP212 60 110 22 2,5 0,820
92213
NUP213 65 120 23 2,5 1,050
92214
NUP214 70 125 24 2,5 1,150
92215
NUP215 75 130 25 2,5 1,250
92216
NUP216 80 140 26 3,0 1,500
92217
NUP217 85 150 28 3,0 1,900
92218
NUP218 90 160 30 3,0 2,300
92219
NUP219 95 170 32 3,5 2,800
92220
NUP220 100 180 34 3,5 3,400
92221
- 105 190 36 3,5 4,000
92222
NUP222 110 200 38 3,5 4,650
92224
NUP224 120 215 40 3,5 5,650
92226
NUP226 130 230 40 4,0 6,500
92228
NUP228 140 250 42 4,0 8,250
92230
NUP230 150 270 45 4,0 10,50
92232
- 160 290 48 4,0 15,00
92234
- 170 310 52 5,0 18,50
92236
- 180 320 52 5,0 19,50
92238
- 190 340 55 5,0 23,50
92240
- 200 360 58 5,0 27,50
92244
- 220 400 65 5,0 38,50
92248
- 240 440 72 5,0 52,00
92252
- 260 480 80 6,0 68,60
92256
- 280 500 80 6,0 71,80
92260
- 300 540 85 6,0 89,70
92264
- 320 580 92 6,0 113,0
Серия ширин 0, серия диаметров 3.
92302
- 15 42 13 1,5 0,110
92303
- 17 47 14 1,5 0,120
92304
NUP304 20 52 15 2,0 0,150
92305
NUP305 25 62 17 2,0 0,240
92306
NUP306 30 72 19 2,0 0,360
92307
NUP307 35 80 21 2,5 0,480
92308
NUP308 40 90 23 2,5 0,660
92309
NUP309 45 100 25 2,5 0,870
92310
NUP310 50 110 27 3,0 1,150
92311
NUP311 55 120 29 3,0 1,450
92312
NUP312 60 130 31 3,5 1,850
92313
NUP313 65 140 33 3,5 2,250
92314
NUP314 70 150 35 3,5 2,750
92315
NUP315 75 160 37 3,5 3,250
92316
NUP316 80 170 39 3,5 3,900
92317
NUP317 85 180 41 4,0 4,500
92318
NUP318 90 190 43 4,0 5,400
92319
- 95 200 45 4,0 6,200
92320
NUP320 100 215 47 4,0 7,700
92321
- 105 225 49 4,0 8,750
92322
NUP322 110 240 50 4,0 10,50
92324
NUP324 120 260 55 4,0 13,00
92326
NUP326 130 280 58 5,0 16,50
92328
NUP328 140 300 62 5,0 20,00
92330
- 150 320 65 5,0 27,00
92332
- 160 340 68 5,0 32,00
92334
- 170 360 72 5,0 38,50
92336
- 180 380 75 5,0 42,50
92338
- 190 400 78 5,0 50,00
92340
- 200 420 80 6,0 56,00
92344
- 220 460 88 6,0 72,50
92348
- 240 500 95 6,0 94,70
92352
- 260 540 102 8,0 117,0
92356
- 280 580 108 8,0 141,0
92360
- 300 620 109 10,0 165,0
Серия ширин 0, серия диаметров 4.
92406
- 30 90 23 2,5 0,750
92407
- 35 100 25 2,5 1,000
92408
NUP408 40 110 27 3,0 1,300
92409
NUP409 45 120 29 3,0 1,650
92410
- 50 130 31 3,5 2,000
92411
- 55 140 33 3,5 2,500
92412
- 60 150 35 3,5 3,000
92413
- 65 160 37 3,5 3,600
92414
- 70 180 42 4,0 5,250
92415
- 75 190 45 4,0 6,250
92416
- 80 200 48 4,0 7,300
92417
- 85 210 52 5,0 8,700
92418
- 90 225 54 5,0 10,50
92419
- 95 240 55 5,0 13,50
92420
- 100 250 58 5,0 14,00
92421
- 105 260 60 5,0 19,00
92422
- 110 280 65 5,0 20,00
92424
- 120 310 72 6,0 28,00
92426
- 130 340 78 6,0 36,10
92428
- 140 360 82 6,0 46,80
92430
- 150 380 85 6,0 53,30
92432
- 160 400 88 6,0 60,80
92434
- 170 420 92 6,0 69,70
92436
- 180 440 95 8,0 79,00
92438
- 190 460 98 8,0 87,90
92440
- 200 480 102 8,0 98,80
92444
- 220 540 115 8,0 143,0
92448
- 240 580 122 8,0 174,0
Серия ширин 0, серия диаметров 5.
92503
NUP2203 17 40 16 1,0 0,089
92504
- 20 47 18 1,5 0,140
92505
NUP2205 25 52 18 1,5 0,160
92506
NUP2206 30 62 20 1,5 0,260
92507
NUP2207 35 72 23 2,0 0,400
92508
NUP2208 40 80 23 2,0 0,490
92509
NUP2209 45 85 23 2,0 0,540
92510
NUP2210 50 90 23 2,0 0,580
92511
NUP2211 55 100 25 2,5 0,780
92512
NUP2212 60 110 28 2,5 1,050
92513
NUP2213 65 120 31 2,5 1,450
92514
NUP2214 70 125 31 2,5 1,500
92515
NUP2215 75 130 31 2,5 1,550
92516
NUP2216 80 140 33 3,0 1,950
92517
NUP2217 85 150 36 3,0 2,500
92518
NUP2218 90 160 40 3,0 3,100
92519
NUP2219 95 170 43 3,5 3,850
92520
NUP2220 100 180 46 3,5 4,650
92522
NUP2222 110 200 53 3,5 6,960
92524
- 120 215 58 3,5 8,550
92526
- 130 230 64 4,0 10,50
92528
- 140 250 68 4,0 13,50
92530
- 150 270 73 4,0 17,00
92532
- 160 290 80 4,0 24,00
92534
- 170 310 86 5,0 30,00
92536
- 180 320 86 5,0 31,50
92538
- 190 340 92 5,0 39,00
92540
- 200 360 98 5,0 47,50
92544
- 220 400 108 5,0 61,50
92548
- 240 440 120 5,0 84,00
92552
- 260 480 130 6,0 110,0
92556
- 280 500 130 6,0 115,0
92560
- 300 540 140 6,0 145,0
92564
- 320 580 150 6,0 180,0
92568
- 340 620 165 8,0 225,0
92572
- 360 650 170 8,0 260,0
92576
- 380 680 175 8,0 285,0
Серия ширин 0, серия диаметров 6.
92604
- 20 52 21 2,0 0,210
92605
NUP2305 25 62 24 2,0 0,340
92606
NUP2306 30 72 27 2,0 0,500
92607
NUP2307 35 80 31 2,5 0,700
92608
NUP2308 40 90 33 2,5 0,960
92609
NUP2309 45 100 36 2,5 1,250
92610
NUP2310 50 110 40 3,0 1,700
92611
NUP2311 55 120 43 3,0 2,100
92612
NUP2312 60 130 46 3,5 2,700
92613
NUP2313 65 140 48 3,5 3,250
92614
NUP2314 70 150 51 3,5 3,950
92615
NUP2315 75 160 55 3,5 4,850
92616
NUP2316 80 170 58 3,5 5,850
92617
NUP2317 85 180 60 4,0 6,600
92618
NUP2318 90 190 64 4,0 7,900
92619
NUP2319 95 200 67 4,0 10,40
92620
NUP2320 100 215 73 4,0 12,00
92622 - 110 240 80 4,0 19,00
92624 - 120 260 86 4,0 24,00
92626 - 130 280 93 5,0 30,00
92628 - 140 300 102 5,0 37,50
92630 - 150 320 108 5,0 45,00
92632 - 160 340 114 5,0 53,50
92634 - 170 360 120 5,0 62,50
92636 - 180 380 126 5,0 73,00
92638 - 190 400 132 6,0 85,00
92640 - 200 420 138 6,0 97,00
92644 - 220 460 145 6,0 125,0
92648 - 240 500 155 6,0 155,0
92652 - 260 540 165 8,0 190,0
92656 - 280 580 175 8,0 235,0
92660 - 300 620 185 10,0 279,0

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
