Подшипники роликовые радиальные с короткими цилиндрическими роликами без внутреннего кольца

Подшипники роликовые радиальные с короткими цилиндрическими роликами без внутреннего кольца

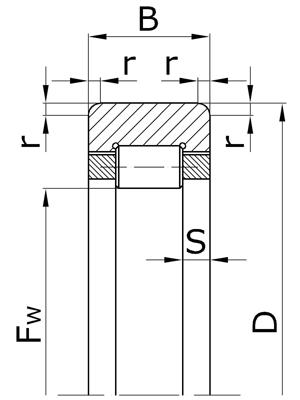

Fw - номинальный диаметр окружности, вписанный в комплект тел качения;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

S - номинальная ширина бортика;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное Fw D B S r
Серия ширин 0, серия диаметров 1.
292105Н - 30,5 47 12 3,25 0,6 0,06
292106 RNU1006 36,5 55 13 3,5 1,5 0,09
292106Н RNU1006 36,5 55 13 3,5 1,5 0,09
292107Н RNU1007 ECP 42,0 62 14 3,75 1,5 0,11
292108Н - 47,0 68 15 4,0 1,5 0,17
292109 - 52,0 75 16 3,0 1,5 0,21
292109Н RNU1009 ECP 52,5 75 16 4,25 1,5 0,21
292110 - 57,5 80 16 4,25 1,5 0,23
292110Н - 57,5 80 16 4,25 1,5 0,23
292111 - 63,5 90 18 5,0 2,0 0,33
292111Н RNU1011 ECP 64,5 90 18 5,0 2,0 0,33
292112Н - 69,5 95 18 5,0 2,0 0,35
292113Н - 74,5 100 18 5,0 2,0 0,37
292114 - 80,0 110 20 5,0 2,0 0,53
292114Н - 80,0 110 20 5,0 2,0 0,53
292115Н - 85,0 115 20 5,0 2,0 0,56
292116Н RNU1016 91,5 125 20 5,5 2,0 0,74
292117Н RNU1017 ML 96,5 130 22 5,5 2,0 0,78
292118Н - 103,0 140 24 6,0 2,5 1,01
292120Н RNU1020 ML 113,0 150 24 6,0 2,5 1,09
292122 - 125,0 170 28 6,5 3,0 1,73
292122Н - 125,0 170 28 6,5 3,0 1,73
292124 - 135,0 180 28 6,5 3,0 1,83
292124Н - 135,0 180 28 6,5 3,0 1,83
292126Н - 148,0 200 33 8,0 3,0 2,77
292128 - 157,0 210 33 8,0 3,0 2,96
292128Н - 158,0 210 33 8,0 3,0 2,96
292130 - 168,5 225 35 8,5 3,5 3,62
292130Н - 169,5 225 35 8,5 3,5 3,62
292132Н - 180,0 240 38 9,0 3,5 4,48
292134Н - 190,0 260 42 10,0 3,5 5,95
292136 - 205,0 280 46 10,5 3,5 8,01
292136Н - 205,0 280 46 10,5 3,5 8,01
292138 - 215,0 290 46 10,5 3,5 8,27
292138Н RNU1038 ML 215,0 290 46 10,5 3,5 8,27
292140Н - 229,0 310 51 12,5 3,5 10,6
292144Н - 250,0 340 56 13,0 4,0 14,2
292148Н - 270,0 360 56 13,0 4,0 15,8
292152 RNU1052 290,0 400 65 15,5 5,0 23,4
292152Н - 295,0 400 65 15,5 5,0 23,4
292156Н - 316,0 420 65 15,5 5,0 24,7
292160Н - 340,0 460 74 17,0 5,0 35,4
292164Н - 360,0 480 74 17,0 5,0 37,2
292168Н - 385,0 520 82 18,5 6,0 50,1
292172Н - 405,0 540 82 18,5 6,0 52,0
292176Н - 425,0 560 82 18,5 6,0 54,6
292180Н - 450,0 600 90 20,0 6,0 71,0
292184Н - 470,0 620 90 20,0 6,0 73,5
292188Н - 493,0 650 94 21,0 8,0 84,1
292192Н - 516,0 680 100 23,0 8,0 98,0
292196Н - 536,0 700 100 23,0 8,0 101
2921/500Н - 556,0 720 100 23,0 8,0 104
2921/530Н - 595,0 780 112 23,0 8,0 140
Серия ширин 0, серия диаметров 2.
292202 RNU202 20,0 35 11 3,0 1,0 0,02
292202Н RNU202 ECP 19,3 35 11 3,0 1,0 0,02
292203 RNU203 22,9 40 12 3,25 1,0 0,05
292203Н RNU203 TN9 22,9 40 12 3,25 1,0 0,05
292203А - 22,5 40 12 2,0 1,0 0,07
292204 RNU204 27,0 47 14 3,75 1,5 0,08
292204Н RNU204 27,0 47 14 3,75 1,5 0,08
292204А - 26,5 47 14 2,5 1,5 -
292205 RNU205 32,0 52 15 4,25 1,5 0,09
292205Н RNU205 32,0 52 15 4,25 1,5 0,09
292205А RNU205 ECP 31,5 52 15 3,0 1,5 0,10
292206 RNU206 38,5 62 16 4,25 1,5 0,15
292206Н RNU206 38,5 62 16 4,25 1,5 0,15
292206А RNU206 ECP 37,5 62 16 3,0 1,5 0,17
292207 RNU207 43,8 72 17 4,0 2,0 0,22
292207Н RNU207 43,8 72 17 4,0 2,0 0,22
292207А RNU207 ECP 44,0 72 17 3,0 2,0 0,27
292208 RNU208 50,0 80 18 4,0 2,0 0,28
292208Н RNU208 50,0 80 18 4,0 2,0 0,28
292208А RNU208 ECP 49,5 80 18 3,5 2,0 0,34
292209 - 55,0 85 19 4,5 2,0 0,32
292209Н - 55,0 85 19 4,5 2,0 0,32
292209А RNU209 ECP 54,5 85 19 3,5 2,0 0,36
292210 - 60,4 90 20 5,0 2,0 0,35
292210Н - 60,4 90 20 5,0 2,0 0,35
292210А - 59,5 90 20 4,0 2,0 -
292211 RNU211 66,5 100 21 5,0 2,5 0,47
292211Н RNU211 66,5 100 21 5,0 2,5 0,47
292211А RNU211 ECP 66,0 100 21 3,5 2,5 0,49
292212 RNU212 73,5 110 22 5,0 2,5 0,78
292212Н RNU212 73,5 110 22 5,0 2,5 0,78
292212А RNU212 ECP 72,0 110 22 4,0 2,5 0,80
292213 RNU213 79,6 120 23 5,0 2,5 0,77
292213Н RNU213 79,6 120 23 5,0 2,5 0,77
292213А - 78,5 120 23 4,0 2,5 -
292214Н - 84,5 125 24 5,5 2,5 0,84
292214А - 83,5 125 24 4,0 2,5 -
292215Н - 88,5 130 25 5,5 2,5 0,92
292215А - 88,5 130 25 4,0 2,5 -
292216 - 95,3 140 26 5,5 3,0 1,11
292216Н - 95,3 140 26 5,5 3,0 1,11
292216А RNU216 ECP 95,3 140 26 4,5 3,0 1,12
292217Н - 101,8 150 28 6,0 3,0 1,39
292217А RNU217 ECP 100,5 150 28 4,5 3,0 1,40
292218 RNU218 107,0 160 30 6,0 3,0 1,70
292218Н RNU218 107,0 160 30 6,0 3,0 1,70
292218А - 107,0 160 30 5,0 3,0 -
292220Н - 120,0 180 34 7,0 3,5 2,53
292220А - 119,0 180 34 5,0 3,5 -
292222Н - 132,5 200 38 7,5 3,5 3,45
292222А - 132,5 200 38 6,0 3,5 -
292224Н - 143,5 215 40 8,0 3,5 4,21
292224А - 143,5 215 40 6,0 3,5 -
292226Н - 156,0 230 40 8,0 4,0 4,76
292226А - 153,5 230 40 6,0 4,0 -
292228 - 169,0 250 42 8,0 4,0 5,99
292228Н - 169,0 250 42 8,0 4,0 5,99
292228А - 169,0 250 42 7,0 4,0 -
292230Н - 182,0 270 45 8,5 4,0 7,55
292230А - 182,0 270 45 7,5 4,0 -
292232Н - 195,0 290 48 9,0 4,0 10,9
292232А - 195,0 290 48 8,0 4,0 -
292234Н - 208,0 310 52 10,0 5,0 14,0
292234А - 207,0 310 52 8,0 5,0 -
292236Н - 218,0 320 52 10,0 5,0 14,7
292236А - 217,0 320 52 8,0 5,0 -
292238Н - 231,0 340 55 10,5 5,0 17,6
292238А - 230,0 340 55 8,5 5,0 -
292240Н - 244,0 360 58 11,0 5,0 20,0
292240А - 243,0 360 58 9,0 5,0 -
292244А - 269,0 400 65 10,0 5,0 -
292244Н - 270,0 400 65 12,5 5,0 29,0
292248Н - 295,0 440 72 13,5 5,0 39,7
292248А - 294,0 440 72 11,0 5,0 -
292252Н - 320,0 480 80 15,0 6,0 52,7
292252А - 319,0 480 80 12,5 6,0 -
292256Н - 340,0 500 80 15,0 6,0 55,3
292256А - 339,0 500 80 12,5 6,0 -
292260Н - 364,0 540 85 14,5 6,0 70,0
292260А - 363,0 540 85 12,5 6,0 -
292264Н - 390,0 580 92 16,0 6,0 87,0
292264А - 389,0 580 92 13,5 6,0 -
Серия ширин 0, серия диаметров 3.
292304Н RNU304 28,5 52 15 3,5 2,0 0,11
292304А - 27,5 52 15 2,5 2,0 0,11
292305Н RNU305 35,0 62 17 4,0 2,0 0,18
292305А - 34,0 62 17 3,0 2,0 0,24
292306 RNU306 42,0 72 19 4,5 2,0 0,26
292306Н RNU306 42,0 72 19 4,5 2,0 0,26
292306А - 40,5 72 19 3,5 2,0 -
292307Н - 46,2 80 21 5,0 2,5 0,37
292307А RNU307 ECP 46,2 80 21 3,5 2,5 0,42
292308 RNU308 53,5 90 23 3,5 2,5 0,50
292308Н RNU308 53,5 90 23 5,5 2,5 0,50
292308А RNU308 ECP 52,0 90 23 4,0 2,5 0,58
292309Н - 58,5 100 25 5,5 2,5 0,67
292309А RNU309 ECP 58,5 100 25 4,5 2,5 0,78
292310 - 65,0 110 27 6,0 3,0 0,89
292310Н - 65,0 110 27 6,0 3,0 0,89
292310А RNU310 ECP 65,0 110 27 5,0 3,0 0,93
292311Н - 70,5 120 29 6,0 3,0 1,12
292311А - 70,5 120 29 5,0 3,0 -
292312Н - 77,0 130 31 6,5 3,5 1,42
292312А - 77,0 130 31 5,5 3,5 -
292313Н - 83,5 140 33 7,0 3,5 1,72
292313А - 82,5 140 33 5,5 3,5 -
292314Н - 90,0 150 35 7,5 3,5 2,08
292314А - 89,0 150 35 5,5 3,5 -
292315Н - 95,5 160 37 7,5 3,5 2,50
292315А - 95,0 160 37 5,5 3,5 -
292316Н - 103,0 170 39 8,5 3,5 2,98
292316А - 101,0 170 39 6,0 3,5 -
292317Н - 108,0 180 41 8,5 4,0 3,43
292317А - 108,0 180 41 6,5 4,0 -
292318Н - 115,0 190 43 9,0 4,0 4,11
292318А - 113,5 190 43 6,5 4,0 -
292320Н - 129,5 215 47 9,5 4,0 5,85
292320А - 127,5 215 47 7,5 4,0 -
292322Н - 143,0 240 50 9,0 4,0 8,00
292322А - 143,0 240 50 8,0 4,0 -
292324Н - 154,0 260 55 9,5 4,0 10,1
292324А - 154,0 260 55 8,5 4,0 -
292326Н - 167,0 280 58 10,0 5,0 14,4
292326А - 167,0 280 58 9,0 5,0 -
292328Н - 180,0 300 62 11,0 5,0 17,6
292328А - 180,0 300 62 10,0 5,0 -
292330Н - 193,0 320 65 11,5 5,0 20,8
292330А - 193,0 320 65 10,0 5,0 -
292332Н - 208,0 340 68 13,0 5,0 24,6
292332А - 204,0 340 68 10,0 5,0 -
292334Н - 220,0 360 72 13,5 5,0 30,8
292334А - 216,0 360 72 10,5 5,0 -
292336Н - 232,0 380 75 13,5 5,0 33,1
292336А - 230,0 380 75 11,0 5,0 -
292338Н - 245,0 400 78 14,0 6,0 38,9
292338А - 242,0 400 78 11,0 6,0 -
292340Н - 260,0 420 80 15,0 6,0 43,1
292340А - 254,0 420 80 10,5 6,0 -
292344Н - 284,0 460 88 16,0 6,0 56,7
292344А - 279,0 460 88 12,0 6,0 -
292348Н - 310,0 500 95 17,5 6,0 74,1
292348А - 304,0 500 95 12,5 6,0 -
292352Н - 336,0 540 102 19,0 8,0 90,2
292356Н - 362,0 580 108 20,0 8,0 109
292360Н - 402,0 620 109 20,5 8,0 125
Серия ширин 0, серия диаметров 4.
292406Н - 45,0 90 23 4,5 2,0 0,60
292407Н - 53,0 100 25 5,0 2,0 0,79
292408Н - 58,0 110 27 5,0 2,0 1,03
292409Н - 64,5 120 29 5,5 2,0 1,28
292410Н - 70,8 130 31 5,5 2,0 1,55
292411Н - 77,2 140 33 6,5 2,5 1,94
292412Н - 83,0 150 35 6,5 2,5 2,35
292413Н - 89,3 160 37 7,0 2,5 2,77
292414Н - 100,0 180 42 8,0 3,0 4,00
292415Н - 104,5 190 45 8,5 3,0 4,86
292416Н - 110,0 200 48 9,0 3,0 5,69
292417 - 113,0 210 52 10,0 3,0 7,02
292417Н - 113,0 210 52 10,0 3,0 7,02
292418Н - 123,5 225 54 10,0 3,5 8,05
292420Н - 139,0 250 58 11,0 3,5 12,4
292422Н - 155,0 280 65 12,5 3,5 17,6
292424Н - 170,0 310 72 13,5 3,5 25,0
292426Н - 185,0 340 78 14,0 4,0 32,2
292428Н - 198,0 360 82 15,0 4,0 37,2
292430Н - 218,0 380 85 16,0 4,0 42,4
292432Н - 226,0 400 88 17,0 5,0 48,2
292434Н - 239,0 420 92 18,0 5,0 55,1
292436Н - 250,0 440 95 17,5 5,0 63,2
292438Н - 265,0 460 98 19,0 5,0 68,4
292440Н - 276,0 480 102 19,0 5,0 78,3
292444Н - 305,0 540 115 20,0 6,0 113
292448Н - 330,0 580 122 21,0 6,0 137
Серия ширин 0, серия диаметров 5.
292502 - 20,0 35 14 3,0 1,0 -
292504Н - 27,0 47 18 4,5 1,5 0,10
292504А - 26,5 47 18 3,5 1,5 -
292505Н - 32,0 52 18 4,5 1,5 0,12
292505А RNU2205 ECP 31,5 52 18 3,5 1,5 0,12
292506Н - 38,5 62 20 4,5 1,5 0,20
292506А RNU2206 ECP 37,5 62 20 3,5 1,5 0,20
292507Н - 43,8 72 23 4,5 2,0 0,31
292507А RNU2207 ECP 44,0 72 23 4,5 2,0 0,32
292508Н - 50,0 80 23 4,5 2,0 0,37
292508А RNU2208 ECP 49,5 80 23 4,0 2,0 0,41
292509 - 55,0 85 23 5,5 2,0 0,40
292509Н - 55,0 85 23 4,5 2,0 0,40
292509А - 54,5 85 23 4,0 2,0 -
292510Н - 60,4 90 23 4,5 2,0 0,43
292510А RNU2210 ECP 59,5 90 23 4,0 2,0 0,44
292511Н - 66,5 100 25 5,0 2,5 0,58
292511А RNU2211 ECP 66,0 100 25 4,0 2,5 0,59
292512Н - 73,5 110 28 5,0 2,5 0,78
292512А - 72,0 110 28 4,0 2,5 -
292513Н - 79,6 120 31 5,5 2,5 1,04
292513А - 78,5 120 31 4,5 2,5 -
292514Н - 84,5 125 31 5,5 2,5 1,12
292514А - 83,5 125 31 4,5 2,5 -
292515Н - 88,5 130 31 5,5 2,5 1,17
292515А - 88,5 130 31 4,5 2,5 -
292516Н - 95,3 140 33 5,5 3,0 1,45
292516А - 95,3 140 33 4,5 3,0 -
292517Н - 101,8 150 36 6,0 3,0 1,82
292517А - 100,5 150 36 5,0 3,0 -
292518Н - 107,0 160 40 7,0 3,0 2,33
292518А - 107,0 160 40 6,0 3,0 -
292520Н - 120,0 180 46 8,0 3,5 3,49
292520А - 119,0 180 46 6,0 3,5 -
292522Н - 132,5 200 53 9,5 3,5 5,25
292522А - 132,5 200 53 8,5 3,5 -
292524Н - 143,5 215 58 11,0 3,5 6,48
292524А - 143,5 215 58 9,0 3,5 -
292526Н - 156,0 230 64 14,0 4,0 8,61
292526А - 153,5 230 64 10,0 4,0 -
292528Н - 169,0 250 68 14,0 4,0 10,9
292528А - 169,0 250 68 12,0 4,0 -
292530Н - 182,0 270 73 14,5 4,0 14,7
292530А - 182,0 270 73 12,5 4,0 -
292532Н - 195,0 290 80 16,0 4,0 18,0
292532А - 193,0 290 80 12,5 4,0 -
292534Н - 208,0 310 86 17,0 5,0 22,8
292534А - 205,0 310 86 12,0 5,0 -
292536Н - 218,0 320 86 17,0 5,0 23,3
292536А - 215,0 320 86 12,0 5,0 -
292538Н - 231,0 340 92 18,5 5,0 28,8
292538А - 228,0 340 92 13,5 5,0 -
292540Н - 244,0 360 98 20,0 5,0 34,8
292540А - 241,0 360 98 14,0 5,0 -
292544Н - 270,0 400 108 21,5 5,0 46,5
292548Н - 295,0 440 120 22,5 6,0 64,2
292552Н - 320,0 480 130 22,5 6,0 83,5
292556Н - 340,0 500 130 22,5 6,0 87,7
292560Н - 364,0 540 140 25,0 8,0 111
292564Н - 390,0 580 150 27,5 8,0 137
Серия ширин 0, серия диаметров 6.
292604Н - 28,5 52 21 4,5 1,5 0,16
292604А RNU2304 ECP 27,5 52 21 3,5 1,5 0,16
292605Н - 35,0 62 24 5,0 2,0 0,26
292605А - 34,0 62 24 4,0 2,0 -
292606Н - 42,0 72 27 6,5 2,0 0,38
292606А - 40,5 72 27 4,5 2,0 -
292607 RNU2307 46,2 80 31 8,0 2,5 0,54
292607Н RNU2307 46,2 80 31 8,0 2,5 0,54
292607А RNU2307 ECP 46,2 80 31 5,0 2,5 0,57
292608Н - 53,5 90 33 7,5 2,5 0,72
292608А - 52,0 90 33 5,5 2,5 -
292609Н - 58,5 100 36 8,0 2,5 0,93
292609А - 58,5 100 36 6,0 2,5 -
292610Н - 65,0 110 40 9,0 3,0 1,30
292610А - 65,0 110 40 6,5 3,0 -
292611Н - 70,5 120 43 9,5 3,0 1,63
292611А - 70,5 120 43 6,5 3,0 -
292612Н - 77,0 130 46 10,0 3,5 2,08
292612А - 77,0 130 46 7,0 3,5 -
292613Н - 83,5 140 48 10,0 3,5 2,49
292613А - 82,5 140 48 8,0 3,5 -
292614Н - 90,0 150 51 10,5 3,5 3,03
292614А - 89,0 150 51 8,5 3,5 -
292615Н - 95,5 160 55 10,5 3,5 3,74
292615А - 95,0 160 55 8,5 3,5 -
292616Н - 103,0 170 58 12,0 3,5 4,42
292616А - 101,0 170 58 9,0 3,5 -
292617 - 108,0 180 60 12,0 4,0 5,10
292617Н - 108,0 180 60 12,0 4,0 5,10
292617А - 108,0 180 60 10,0 4,0 -
292618Н - 115,0 190 64 14,0 4,0 6,03
292618А - 113,5 190 64 10,0 4,0 -
292620Н - 129,5 215 73 14,5 4,0 9,06
292620А - 127,5 215 73 10,5 4,0 -
292622Н - 143,0 240 80 14,0 4,0 14,6
292622А - 143,0 240 80 12,5 4,0 -
292624Н - 154,0 260 86 14,0 4,0 18,4
292624А - 154,0 260 86 12,0 4,0 -
292626Н - 167,0 280 93 15,5 5,0 23,5
292626А - 167,0 280 93 14,0 5,0 -
292628Н - 180,0 300 102 18,5 5,0 29,6
292628А - 180,0 300 102 15,0 5,0 -
292630Н - 193,0 320 108 19,0 5,0 35,8
292630А - 193,0 320 108 16,5 5,0 -
292632Н - 208,0 340 114 22,0 5,0 42,1
292632А - 204,0 340 114 17,0 5,0 -
292634Н - 220,0 360 120 22,5 5,0 49,9
292634А - 216,0 360 120 17,5 5,0 -
292636Н - 232,0 380 126 23,0 5,0 58,3
292636А - 230,0 380 126 18,0 5,0 -
292638Н - 245,0 400 132 23,5 6,0 67,6
292638А - 242,0 400 132 18,5 6,0 -
292640Н - 260,0 420 138 26,5 6,0 75,8
292640А - 254,0 420 138 19,0 6,0 -
292644Н - 284,0 460 145 27,5 6,0 96,8
292644А - 279,0 460 145 20,0 6,0 -
292648Н - 310,0 500 155 30,0 6,0 121
292652Н - 336,0 540 165 32,5 8,0 150
292656Н - 362,0 580 175 32,5 8,0 182
292660Н - 402,0 620 185 24,5 8,0 218
Серия ширин 1, серия диаметров 8.
1292822 - 117,5 140 16 4,0 1,5 -
1292834 - 181,5 215 22 5,5 2,0 -
Серия ширин 1, серия диаметров 9.
1292909 - 50,5 68 12 3,0 1,0 -
1292926 - 143,0 180 24 6,0 2,5 -
1292928 - 153,0 190 24 6,0 2,5 -
1292948 - 260,0 320 38 9,0 3,5 -

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.

Характеристики подшипника 292240Н
Параметр Обозначение Значение Единицы
Номинальный диаметр окружности, вписанный в комплект тел качения Fw 240,0 мм
Наружный диаметр подшипника D 360 мм
Ширина подшипника В 58 мм
Номинальная ширина бортика S 11,0 мм
Радиус монтажной фаски подшипника r 5,0 мм
Статическая грузоподъемность C0 610000 Н
Динамическая грузоподъемность C 765000 Н
Масса подшипника m 20,0 кг

Направление воспринимаемых нагрузок - радиальное. Твердость дорожки качения вала должна быть в пределах 59-65 HRC.

Подшипник соответствует стандарту ГОСТ 5377.

Свежие самоделки

Лучшие самоделки
