Подшипники роликовые радиальные с короткими цилиндрическими роликами без наружного кольца

Подшипники роликовые радиальные с короткими цилиндрическими роликами без наружного кольца

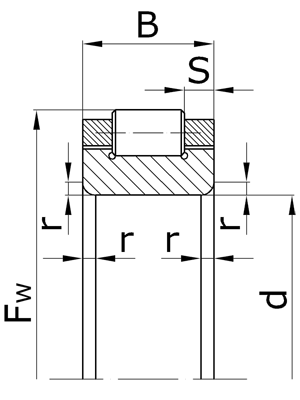

Fw - номинальный диаметр окружности, вписанный в комплект тел качения;

d - номинальный диаметр внутреннего кольца;

B - номинальная ширина подшипника;

S - номинальная ширина бортика;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное Fw d B S r
Серия ширин 0, серия диаметров 1.
502104 - 36,5 20 12 3,25 1,0 0,055
Серия ширин 0, серия диаметров 2.
502206 - 53,5 30 16 4,25 1,5 0,10
502207 RN207 61,8 35 17 4,0 2,0 0,16
502210 RN210 80,4 50 20 5,0 2,0 0,29
502212 RN212 97,3 60 22 5,0 2,5 0,49
502218 - 148,0 90 30 6,0 3,0 1,36
502220 RN220 160,0 100 34 7,0 3,5 2,00
Серия ширин 0, серия диаметров 3.
502307 - 68,2 35 21 5,0 2,5 0,25
502308 RN308 77,5 40 23 5,5 2,5 0,37
502309 - 86,5 45 25 5,5 2,5 0,49
502310 - 95,0 50 27 6,0 3,0 0,65
502311 - 104,5 55 29 6,0 3,0 0,82
502312 - 113,0 60 31 6,5 3,5 1,05
Серия ширин 1, серия диаметров 8.
1502817 - 104,0 85 13 3,5 1,5 0,234
1502818 - 108,5 90 13 3,5 1,5 0,249

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
