Подшипники роликовые радиальные сферические двухрядные с цилиндрическим отверстием внутреннего кольца

Подшипники роликовые радиальные сферические двухрядные с цилиндрическим отверстием внутреннего кольца

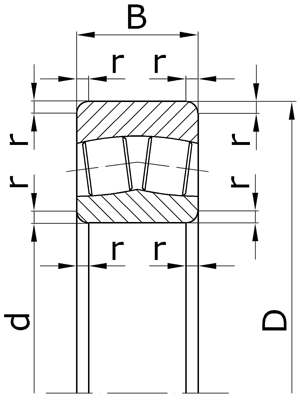

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 5.
53505 22205E 25 52 18 1,5 0,18
53506 22206E 30 62 20 1,5 0,29
53507 22207E 35 72 23 2,0 0,43
53508 22208E 40 80 23 2,0 0,58
53509 22209E 45 85 23 2,0 0,60
53510 22210E 50 90 23 2,0 0,65
53511 22211E 55 100 25 2,5 0,88
53512 22212E 60 110 28 2,5 1,20
53513 22213E 65 120 31 2,5 1,59
53514 22214E 70 125 31 2,5 1,67
53515 22215E 75 130 31 2,5 1,76
53516 22216E 80 140 33 3,0 2,20
53517 22217E 85 150 36 3,0 2,80
53518 22218E 90 160 40 3,0 3,55
53519 22219E 95 170 43 3,5 4,31
53520 22220E 100 180 46 3,5 5,20
53522 22222E 110 200 53 3,5 7,50
53524Н 22224E 120 215 58 3,5 9,30
53526Н 22226E 130 230 64 4,0 11,7
53528Н 22228E 140 250 68 4,0 15,0
53530Н - 150 270 73 4,0 18,5
53532Н - 160 290 80 4,0 23,4
53534Н - 170 310 86 5,0 29,0
53536Н - 180 320 86 5,0 -
53538Н - 190 340 92 5,0 -
53540Н - 200 360 98 5,0 -
53544Н - 220 400 108 5,0 -
53548Н - 240 440 120 5,0 -
53552Н - 260 480 130 6,0 110
53556Н - 280 500 130 6,0 114
53560Н - 300 540 140 6,0 145
53564Н - 320 580 150 6,0 177
53568Н - 340 620 165 8,0 210
53572Н - 360 650 170 8,0 256
53576Н - 380 680 175 8,0 296
53580Н - 400 720 185 8,0 338
Серия ширин 0, серия диаметров 6.
53608 22308E 40 90 33 2,5 1,03
53609 22309E 45 100 36 2,5 1,40
53610 22310E 50 110 40 3,0 1,90
53611 22311E 55 120 43 3,0 2,40
53612 22312E 60 130 46 3,5 3,10
53613 22313E 65 140 48 3,5 3,70
53614 22314E 70 150 51 3,5 4,35
53615 22315E 75 160 55 3,5 5,40
53616 22316E 80 170 58 3,5 6,60
53617 22317E 85 180 60 4,0 7,40
53618 22318E 90 190 64 4,0 9,30
53619 22319E 95 200 67 4,0 10,3
53620Н 22320E 100 215 73 4,0 13,0
53622Н 22322E 110 240 80 4,0 18,2
53624Н 22324E 120 260 86 4,0 24,0
53626Н 22326E 130 280 93 5,0 28,6
53628Н 22328E 140 300 102 5,0 36,2
53630Н - 150 320 108 5,0 43,0
53632Н - 160 340 114 5,0 51,9
53634Н - 170 360 120 5,0 62,0
53636Н - 180 380 126 5,0 71,4
53638Н - 190 400 132 6,0 84,1
53640Н - 200 420 138 6,0 95,4
53644Н - 220 460 145 6,0 128
53648Н - 240 500 155 6,0 157
53652Н - 260 540 165 8,0 196
53656Н - 280 580 175 8,0 239
53664Н - 320 670 200 10 288
53672Н - 360 750 224 10 430
53680Н - 400 820 243 10 641
Серия ширин 3, серия диаметров 1.
3053117 - 85 130 34 2,0 2,00
3053118 - 90 140 37 2,5 2,20
3053120 - 100 150 37 2,5 2,35
3053122 - 110 170 45 3,0 3,87
3053124 - 120 180 46 3,0 4,50
3053126 - 130 200 52 3,0 6,37
3053128Н - 140 210 53 3,0 6,87
3053130Н - 150 225 56 3,5 8,25
3053132Н - 160 240 60 3,5 10,3
3053134Н - 170 260 67 3,5 13,4
3053136Н - 180 280 74 3,5 17,6
3053138Н - 190 290 75 3,5 18,8
3053140Н - 200 310 82 3,5 24,1
3053144Н - 220 340 90 4,0 31,5
3053148Н - 240 360 92 4,0 35,5
3053152Н - 260 400 104 5,0 50,7
3053156Н - 280 420 106 5,0 54,5
3053160Н - 300 460 118 5,0 75,8
3053164Н - 320 480 121 5,0 81,2
3053168Н - 340 520 133 6,0 109
3053172Н - 360 540 134 6,0 115
3053176Н - 380 560 135 6,0 122
3053180Н - 400 600 148 6,0 155
3053184Н - 420 620 150 6,0 164
3053188Н - 440 650 157 8,0 188
3053192Н - 460 680 163 8,0 216
3053196Н - 480 700 165 8,0 230
30531/500Н - 500 720 167 8,0 235
30531/530Н - 530 780 185 8,0 303
30531/560Н - 560 820 195 8,0 383
30531/600Н - 600 870 200 8,0 405
30531/630Н - 630 920 212 10,0 495
30531/670Н - 670 980 230 10,0 618
Серия ширин 3, серия диаметров 2.
3053218 - 90 160 52,4 3,0 4,7
3053220 - 100 180 60,3 3,5 6,9
3053222 - 110 200 69,8 3,5 9,9
3053224Н - 120 215 76 3,5 12,3
3053226Н - 130 230 80 4,0 14,6
3053228Н - 140 250 88 4,0 19,2
3053230Н - 150 270 96 4,0 24,6
3053232Н - 160 290 104 4,0 31,0
3053234Н - 170 310 110 5,0 37,7
3053236Н - 180 320 112 5,0 39,8
3053238Н - 190 340 120 5,0 48,5
3053240Н - 200 360 128 5,0 58,4
3053244Н - 220 400 144 5,0 82,0
3053248Н - 240 440 160 5,0 111
3053252Н - 260 480 174 6,0 144
3053256Н - 280 500 176 6,0 154
3053260Н - 300 540 192 6,0 198
3053264Н - 320 580 208 6,0 249
3053268Н - 340 620 224 8,0 310
3053272Н - 360 650 232 8,0 344
3053276Н - 380 680 240 8,0 390
3053280Н - 400 720 256 8,0 464
3053284Н - 420 760 272 10,0 550
3053288Н - 440 790 280 10,0 610
3053292Н - 460 830 296 10,0 715
3053296Н - 480 870 310 10,0 830
30532/500Н - 500 920 336 10,0 1020
30532/530Н - 530 980 355 12,0 1230
Серия ширин 3, серия диаметров 7.
3053720 - 100 165 52 3,0 5,83
3053722 - 110 180 56 3,0 5,83
3053724 - 120 200 62 3,0 8,33
3053726Н - 130 210 64 3,0 9,10
3053728Н - 140 225 68 3,5 10,8
3053730Н - 150 250 80 3,5 16,4
3053732Н - 160 270 86 3,5 20,8
3053734Н - 170 280 88 3,5 22,4
3053736Н - 180 300 96 4,0 28,4
3053738Н - 190 320 104 4,0 35,5
3053740Н - 200 340 112 4,0 43,7
3053744Н - 220 370 120 5,0 54,8
3053748Н - 240 400 128 5,0 67,6
3053752Н - 260 440 144 5,0 93,6
3053756Н - 280 460 146 6,0 100
3053760Н - 300 500 160 6,0 132
3053764Н - 320 540 176 6,0 171
3053768Н - 340 580 190 6,0 216
3053772Н - 360 600 192 6,0 228
3053776Н - 380 620 194 6,0 240
3053780Н - 400 650 200 8,0 273
3053784Н - 420 700 224 8,0 363
3053788Н - 440 720 226 8,0 378
3053792Н - 460 760 240 10,0 450
3053796Н - 480 790 248 10,0 503
30537/500Н - 500 830 264 10,0 595
30537/530Н - 530 870 272 10,0 665
30537/560Н - 560 920 280 10,0 708
30537/600Н - 600 980 300 10,0 921
30537/630Н - 630 1030 315 10,0 1050
Серия ширин 4, серия диаметров 1.
4053124 - 120 180 60 3,0 5,40
4053126 - 130 200 69 3,0 7,95
4053128Н - 140 210 69 3,0 8,45
4053130Н - 150 225 75 3,5 10,5
4053132Н - 160 240 80 3,5 13,0
4053134Н - 170 260 90 3,5 17,5
4053136Н - 180 280 100 3,5 23,0
4053138Н - 190 290 100 3,5 24,0
4053140Н - 200 310 109 3,5 30,5
4053144Н - 220 340 118 4,0 39,5
4053148Н - 240 360 118 4,0 42,5
4053152Н - 260 400 140 5,0 64,5
4053156Н - 280 420 140 5,0 68,5
4053160Н - 300 460 160 5,0 97,0
4053164Н - 320 480 160 5,0 100
4053168Н - 340 520 180 6,0 140
4053172Н - 360 540 180 6,0 145
4053176Н - 380 560 180 6,0 150
Серия ширин 4, серия диаметров 7.
4053722 - 110 180 69 3,0 6,85
4053724 - 120 200 80 3,0 10,0
4053726Н - 130 210 80 3,0 11,0
4053728Н - 140 225 85 3,5 13,0
4053730Н - 150 250 100 3,5 19,5
4053732Н - 160 270 109 3,5 25,0
4053734Н - 170 280 109 3,5 26,5
4053736Н - 180 300 118 4,0 33,5
4053738Н - 190 320 128 4,0 42,0
4053740Н - 200 340 140 4,0 52,0
4053744Н - 220 370 150 5,0 65,0
4053748Н - 240 400 160 5,0 80,5
4053752Н - 260 440 180 5,0 110
4053756Н - 280 460 180 6,0 120
4053760Н - 300 500 200 6,0 155

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
