Подшипники роликовые радиальные сферические двухрядные с бортиками на внутреннем кольце с коническим отверстием внутреннего кольца, конусностью 1:12

17.12.2011 11:24 | PDF | | Печать |

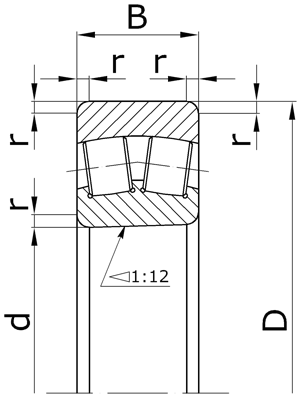

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 5.
113505	22205K	25	52	18	1,5	0,18
113506	22206K	30	62	20	1,5	0,29
113507	22207K	35	72	23	2,0	0,43
113508	22208K	40	80	23	2,0	0,58
113509	22209K	45	85	23	2,0	0,60
113510	22210K	50	90	23	2,0	0,65
113511	22211K	55	100	25	2,5	0,88
113512	22212K	60	110	28	2,5	1,20
113513	22213K	65	120	31	2,5	1,59
113514	22214K	70	125	31	2,5	1,67
113515	22215K	75	130	31	2,5	1,76
113516	22216K	80	140	33	3,0	2,20
113517	22217K	85	150	36	3,0	2,80
113518	22218K	90	160	40	3,0	3,55
113519	22219K	95	170	43	3,5	4,31
113520	22220K	100	180	46	3,5	5,20
113522	22222K	110	200	53	3,5	7,50
113524	22224K	120	215	58	3,5	9,30
113526	22226K	130	230	64	4,0	11,7
113528	22228K	140	250	68	4,0	15,0
113530	22230K	150	270	73	4,0	18,5
113532	22232K	160	290	80	4,0	23,4
113534	22234K	170	310	86	5,0	29,0
113536	22236K	180	320	86	5,0	30,5
113538	22238K	190	340	92	5,0	37,4
113540	22240K	200	360	98	5,0	45,0
113544	22244K	220	400	108	5,0	63,0
113548	22248K	240	440	120	5,0	85,0
113552	22252K	260	480	130	6,0	110
113556	22256K	280	500	130	6,0	114
113560	22260K	300	540	140	6,0	145
113564	22264K	320	580	150	6,0	177
113568	-	340	620	165	8,0	210
113572	-	360	650	170	8,0	256
113576	-	380	680	175	8,0	296
113580	-	400	720	185	8,0	338
Серия ширин 0, серия диаметров 6.
113608	22308K	40	90	33	2,5	1,03
113609	22309K	45	100	36	2,5	1,40
113610	22310K	50	110	40	3,0	1,90
113611	22311K	55	120	43	3,0	2,40
113612	22312K	60	130	46	3,5	3,10
113613	22313K	65	140	48	3,5	3,70
113614	22314K	70	150	51	3,5	4,35
113615	22315K	75	160	55	3,5	5,40
113616	22316K	80	170	58	3,5	6,60
113617	22317K	85	180	60	4,0	7,40
113618	22318K	90	190	64	4,0	9,30
113619	22319K	95	200	67	4,0	10,3
113620	22320K	100	215	73	4,0	13,0
113622	22322K	110	240	80	4,0	18,2
113624	22324K	120	260	86	4,0	24,0
113626	22326K	130	280	93	5,0	28,6
113628	22328K	140	300	102	5,0	36,2
113630	22330K	150	320	108	5,0	43,6
113632	22332K	160	340	114	5,0	51,9
113634	22334K	170	360	120	5,0	62,0
113636	22336K	180	380	126	5,0	71,4
113638	22338K	190	400	132	6,0	84,1
113640	22340K	200	420	138	6,0	95,4
113644	22344K	220	460	145	6,0	128
113648	22348K	240	500	155	6,0	157
113652	22352K	260	540	165	8,0	196
113656	22356K	280	580	175	8,0	239
113664	-	320	670	200	10,0	288
113672	-	360	750	224	10,0	430
113680	-	400	820	243	10,0	641
Серия ширин 3, серия диаметров 1.
3113117	-	85	130	34	2,0	2,00
3113118	-	90	140	37	2,5	2,20
3113120	-	100	150	37	2,5	2,35
3113122	23022K	110	170	45	3,0	3,87
3113124	23024K	120	180	46	3,0	4,50
3113126	23026K	130	200	52	3,0	6,37
3113128	23028K	140	210	53	3,0	6,87
3113130	23030K	150	225	56	3,5	8,25
3113132	23032K	160	240	60	3,5	10,3
3113134	23034K	170	260	67	3,5	13,4
3113136	23036K	180	280	74	3,5	17,6
3113138	23038K	190	290	75	3,5	18,6
3113140	23040K	200	310	82	3,5	24,1
3113144	23044K	220	340	90	4,0	31,5
3113148	23048K	240	360	92	4,0	35,5
3113152	23052K	260	400	104	5,0	50,7
3113156	23056K	280	420	106	5,0	54,5
3113160	23060K	300	460	118	5,0	75,8
3113164	23064K	320	480	121	5,0	81,2
3113168	23068K	340	520	133	6,0	109
3113172	23072K	360	540	134	6,0	115
3113176	23076K	380	560	135	6,0	122
3113180	23080K	400	600	148	6,0	155
3113184	-	420	620	150	6,0	164
3113188	-	440	650	157	8,0	188
3113192	-	460	680	163	8,0	216
3113196	-	480	700	165	8,0	230
31131/500	-	500	720	167	8,0	235
31131/530	-	530	780	185	8,0	303
31131/560	-	560	820	195	8,0	383
31131/600	-	600	870	200	8,0	403
31131/630	-	630	920	212	10,0	495
31131/670	-	670	980	230	10,0	618
31131/710	-	710	1030	236	7,5	665
31131/750	-	750	1090	250	7,5	790
31131/800	-	800	1150	258	7,5	900
31131/850	-	850	1220	272	7,5	1070
31131/900	-	900	1280	280	7,5	1180
31131/950	-	950	1360	300	7,5	1440
31131/1000	-	1000	1420	308	7,5	1590
31131/1060	-	1060	1500	325	9,5	1870
31131/1120	-	1120	1580	345	9,5	2190
Серия ширин 3, серия диаметров 2.
3113218	23218K	90	160	52,4	3,0	4,7
3113220	23220K	100	180	60,3	3,5	6,9
3113222	23222K	110	200	69,8	3,5	9,9
3113224	23224K	120	215	76	3,5	12,3
3113226	23226K	130	230	80	4,0	14,6
3113228	23228K	140	250	88	4,0	19,2
3113230	23230K	150	270	96	4,0	24,5
3113232	23232K	160	290	104	4,0	31,0
3113234	23234K	170	310	110	5,0	37,7
3113236	23236K	180	320	112	5,0	39,8
3113238	23238K	190	340	120	5,0	48,5
3113240	23240K	200	360	128	5,0	58,4
3113244	23244K	220	400	144	5,0	82,0
3113248	23248K	240	440	160	5,0	111
3113252	23252K	260	480	174	6,0	144
3113256	23256K	280	500	176	6,0	154
3113260	23260K	300	540	192	6,0	198
3113264	23264K	320	580	208	6,0	249
3113268	-	340	620	224	8,0	310
3113272	-	360	650	232	8,0	344
3113276	-	380	680	240	8,0	390
3113280	-	400	720	256	8,0	464
3113284	-	420	760	272	10,0	550
3113288	-	440	790	280	10,0	610
3113292	-	460	830	296	10,0	715
3113296	-	480	870	310	10,0	830
31132/500	-	500	920	336	10,0	1020
31132/530	-	530	980	355	12,0	1230
Серия ширин 3, серия диаметров 7.
3113720	23120K	100	165	52	3,0	5,83
3113722	23122K	110	180	56	3,0	5,83
3113724	23124K	120	200	62	3,0	8,33
3113726	23126K	130	210	64	3,0	9,10
3113728	23128K	140	225	68	3,0	10,8
3113730	23130K	150	250	80	3,5	16,4
3113732	23132K	160	270	86	3,5	20,8
3113734	23134K	170	280	88	3,5	22,4
3113736	23136K	180	300	96	4,0	28,4
3113738	23138K	190	320	104	4,0	35,5
3113740	23140K	200	340	112	4,0	43,7
3113744	23144K	220	370	120	5,0	54,8
3113748	23148K	240	400	128	5,0	67,6
3113752	23152K	260	440	144	5,0	93,6
3113756	23156K	280	460	146	6,0	100
3113760	23160K	300	500	160	6,0	132
3113764	23164K	320	540	176	6,0	171
3113768	23168K	340	580	190	6,0	216
3113772	23172K	360	600	192	6,0	228
3113776	-	380	620	194	6,0	240
3113780	-	400	650	200	8,0	273
3113784	-	420	700	224	8,0	363
3113788	-	440	720	226	8,0	378
3113792	-	460	760	240	8,0	450
3113796	-	480	790	248	10,0	503
31137/500	-	500	830	264	10,0	595
31137/530	-	530	870	272	10,0	665
31137/560	-	560	920	280	10,0	703
31137/600	-	600	980	300	10,0	921
31137/630	-	630	1030	315	10,0	1050
31137/670	-	670	1090	336	7,5	1250
31137/710	-	710	1150	345	9,5	1420
31137/750	-	750	1220	365	9,5	1690
31137/800	-	800	1280	375	9,5	1870
31137/850	-	850	1360	400	12,0	2250
31137/900	-	900	1420	412	12,0	2480

Масса подшипников рассчитана для плотности стали 7,85 кг/дм³.
