Подшипники роликовые радиальные сферические двухрядные с бортиками на внутреннем кольце с коническим отверстием внутреннего кольца, конусностью 1:30

Подшипники роликовые радиальные сферические двухрядные с бортиками на внутреннем кольце с коническим отверстием внутреннего кольца, конусностью 1:30

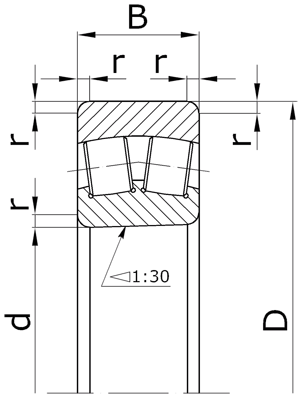

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 4, серия диаметров 1.
4113124 - 120 180 60 3,0 5,40
4113126 - 130 200 69 3,0 7,95
4113128 - 140 210 69 3,0 8,45
4113130 - 150 225 75 3,5 10,5
4113132 - 160 240 80 3,5 13,0
4113134 - 170 260 90 3,5 17,5
4113136 - 180 280 100 3,5 23,0
4113138 - 190 290 100 3,5 24,0
4113140 - 200 310 109 3,5 30,5
4113144 - 220 340 118 4,0 39,5
4113148 - 240 360 118 4,0 42,5
4113152 - 260 400 140 5,0 64,5
4113156 - 280 420 140 5,0 68,5
4113160 - 300 460 160 5,0 97,0
4113164 - 320 480 160 5,0 100
4113168 - 340 520 180 6,0 140
4113172 - 360 540 180 6,0 145
4113176 - 380 560 180 6,0 150
4113180 - 400 600 200 2,1 195
4113184 - 420 620 200 2,1 202
4113188 - 440 650 212 2,1 236
4113192 - 460 680 218 3,0 266
4113196 - 480 700 218 3,0 276
41131/500 - 500 720 218 3,0 285
41131/530 - 530 780 250 3,0 395
41131/1000 - 1000 1420 412 6,0 2050
41131/1060 - 1060 1500 438 6,0 2400
41131/1120 - 1120 1580 462 6,0 2800
41131/1180 - 1180 1660 475 6,0 3150
41131/1250 - 1250 1750 500 6,0 3650
41131/1320 - 1320 1850 530 6,0 4350
41131/1400 - 1400 1950 545 7,5 4900
Серия ширин 4, серия диаметров 7.
4113722 - 110 180 69 3,0 6,85
4113724 - 120 200 80 3,0 10,0
4113726 - 130 210 80 3,0 11,0
4113728 - 140 225 85 3,5 13,0
4113730 - 150 250 100 3,5 19,5
4113732 - 160 270 109 3,5 25,0
4113734 - 170 280 109 3,5 26,5
4113736 - 180 300 118 4,0 33,5
4113738 - 190 320 128 4,0 42,0
4113740 - 200 340 140 4,0 52,0
4113744 - 220 370 150 5,0 65,0
4113748 - 240 400 160 5,0 80,5
4113752 - 250 440 180 5,0 110
4113750 - 280 460 180 6,0 120
4113760 - 300 500 200 6,0 155
4113764 - 320 540 218 5,0 200
4113768 - 340 580 243 5,0 260
4113772 - 360 600 243 5,0 270
4113776 - 380 620 243 5,0 285
4113780 - 400 650 250 6,0 330
4113784 - 420 700 280 6,0 435
4113788 - 440 720 280 6,0 450
4113792 - 460 760 300 7,5 540
4113796 - 480 790 308 7,5 600
41137/500 - 500 830 325 7,5 705

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
