Подшипники роликовые радиальные сферические двухрядные с коническим отверстием внутреннего кольца, конусностью 1:12

Подшипники роликовые радиальные сферические двухрядные с коническим отверстием внутреннего кольца, конусностью 1:12

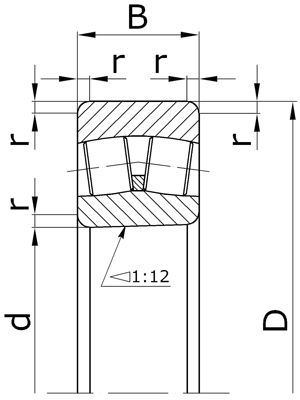

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 5.
153505 22205EK 25 52 18 1,5 0,18
153506 22206EK 30 62 20 1,5 0,29
153507 22207EK 35 72 23 2,0 0,43
153508 22208EK 40 80 23 2,0 0,58
153509 22209EK 45 85 23 2,0 0,60
153510 22210EK 50 90 23 2,0 0,65
153511 22211EK 55 100 25 2,5 0,88
153512 22212EK 60 110 28 2,5 1,20
153513 22213EK 65 120 31 2,5 1,59
153514 22214EK 70 125 31 2,5 1,67
153515 22215EK 75 130 31 2,5 1,76
153516 22216EK 80 140 33 3,0 2,20
153517 22217EK 85 150 36 3,0 2,80
153518 22218EK 90 160 40 3,0 3,55
153519 22219EK 95 170 43 3,5 4,31
153520 22220EK 100 180 46 3,5 5,20
153522 22222EK 110 200 53 3,5 7,50
153524Н 22224EK 120 215 58 3,5 9,30
153526Н 22226EK 130 230 64 4,0 11,7
153528Н 22228CCK/W33 140 250 68 4,0 15,0
153530Н 22230CCK/W33 150 270 73 4,0 18,5
153532Н 22232CCK/W33 160 290 80 4,0 23,4
153534Н 22234CCK/W33 170 310 86 5,0 29,0
153536Н 22236CCK/W33 180 320 86 5,0 29,2
153538Н 22238CCK/W33 190 340 92 5,0 35,5
153540Н 22240CCK/W33 200 360 98 5,0 42,5
153544Н 22244CCK/W33 220 400 108 5,0 59,0
153548Н 22248CCK/W33 240 440 120 5,0 81,0
153552Н 22252CCK/W33 260 480 130 6,0 110
153556Н 22256CCK/W33 280 500 130 6,0 114
153560Н 22260CCK/W33 300 540 140 6,0 145
153564Н 22264CCK/W33 320 580 150 6,0 177
153568Н - 340 620 165 8,0 210
153572Н 22272CCK/W33 360 650 170 8,0 256
153576Н - 380 680 175 8,0 296
153580Н - 400 720 185 8,0 338
Серия ширин 0, серия диаметров 6.
153608 22308EK 40 90 33 2,5 1,03
153609 22309EK 45 100 36 2,5 1,40
153610 22310EK 50 110 40 3,0 1,90
153611 22311EK 55 120 43 3,0 2,40
153612 22312EK 60 130 46 3,5 3,10
153613 22313EK 65 140 48 3,5 3,70
153614 22314EK 70 150 51 3,5 4,35
153615 22315EK 75 160 55 3,5 5,40
153616 22316EK 80 170 58 3,5 6,60
153617 22317EK 85 180 60 4,0 7,40
153618 22318EK 90 190 64 4,0 9,30
153619 22319EK 95 200 67 4,0 10,3
153620Н 22320EK 100 215 73 4,0 13,0
153622Н 22322EK 110 240 80 4,0 18,2
153624Н 22324CCK/W33 120 260 86 4,0 24,0
153626Н 22326CCK/W33 130 280 93 5,0 28,6
153628Н 22328CCK/W33 140 300 102 5,0 36,2
153630Н 22330CCK/W33 150 320 108 5,0 43,0
153632Н 22332CCK/W33 160 340 114 5,0 51,9
153634Н 22334CCK/W33 170 360 120 5,0 62,0
153636Н 22336CCK/W33 180 380 126 5,0 71,4
153638Н 22338CCK/W33 190 400 132 6,0 84,1
153640Н 22340CCK/W33 200 420 138 6,0 95,4
153644Н 22344CCK/W33 220 460 145 6,0 128
153648Н 22348CCK/W33 240 500 155 6,0 157
153652Н 22352CCK/W33 260 540 165 8,0 196
153656Н 22356CCK/W33 280 580 175 8,0 239
153664Н - 320 670 200 10 288
153672Н - 360 750 224 10 430
153680Н 22380CAK/W33 400 820 243 10 641
Серия ширин 3, серия диаметров 1.
3153117 - 85 130 34 2,0 2,00
3153118 - 90 140 37 2,5 2,20
3153120 - 100 150 37 2,5 2,35
3153124 23024CCK/W33 120 180 46 3,0 4,50
3153126 23026CCK/W33 130 200 52 3,0 6,37
3153128Н 23028CCK/W33 140 210 53 3,0 6,87
3153130Н 23030CCK/W33 150 225 56 3,5 8,25
3153132Н 23032CCK/W33 160 240 60 3,5 10,3
3153134Н 23034CCK/W33 170 260 67 3,5 13,4
3153136Н 23036CCK/W33 180 280 74 3,5 17,6
3153138Н 23038CCK/W33 190 290 75 3,5 18,8
3153140Н 23040CCK/W33 200 310 82 3,5 24,1
3153144Н 23044CCK/W33 220 340 90 4,0 31,5
3153148Н 23048CCK/W33 240 360 92 4,0 35,5
3153152Н 23052CCK/W33 260 400 104 5,0 50,7
3153156Н 23056CCK/W33 280 420 106 5,0 54,5
3153160Н 23060CCK/W33 300 460 118 5,0 75,8
3153164Н 23064CCK/W33 320 480 121 5,0 81,2
3153168Н 23068CCK/W33 340 520 133 6,0 109
3153172Н 23072CCK/W33 360 540 134 6,0 115
3153176Н 23076CCK/W33 380 560 135 6,0 122
3153180Н 23080CCK/W33 400 600 148 6,0 155
3153184Н 23084CAK/W33 420 620 150 6,0 164
3153188Н 23088CAK/W33 440 650 157 8,0 188
3153192Н 23092CAK/W33 460 680 163 8,0 216
3153196Н 23096CAK/W33 480 700 165 8,0 230
31531/500Н 230/500CAK/W33 500 720 167 8,0 235
31531/530Н 230/530CAK/W33 530 780 185 8,0 303
31531/560Н 230/560CAK/W33 560 820 195 8,0 383
31531/600Н 230/600CAK/W33 600 870 200 8,0 405
31531/630Н 230/630CAK/W33 630 920 212 10,0 495
31531/670Н 230/670CAK/W33 670 980 230 10,0 618
Серия ширин 3, серия диаметров 2.
3153218 23218CCK/W33 90 160 52,4 3,0 4,7
3153220 23220CCK/W33 100 180 60,3 3,5 6,9
3153222 23222CCK/W33 110 200 69,8 3,5 9,9
3153224Н 23224CCK/W33 120 215 76 3,5 12,3
3153226Н 23226CCK/W33 130 230 80 4,0 14,6
3153228Н 23228CCK/W33 140 250 88 4,0 19,2
3153230Н 23230CCK/W33 150 270 96 4,0 24,6
3153232Н 23232CCK/W33 160 290 104 4,0 31,0
3153234Н 23234CCK/W33 170 310 110 5,0 37,7
3153236Н 23236CCK/W33 180 320 112 5,0 39,8
3153238Н 23238CCK/W33 190 340 120 5,0 48,5
3153240Н 23240CCK/W33 200 360 128 5,0 58,4
3153244Н 23244CCK/W33 220 400 144 5,0 82,0
3153248Н 23248CCK/W33 240 440 160 5,0 111
3153252Н 23252CCK/W33 260 480 174 6,0 144
3153256Н 23256CCK/W33 280 500 176 6,0 154
3153260Н 23260CCK/W33 300 540 192 6,0 198
3153264Н 23264CCK/W33 320 580 208 6,0 249
3153268Н 23268CAK/W33 340 620 224 8,0 310
3153272Н 23272CAK/W33 360 650 232 8,0 344
3153276Н 23276CAK/W33 380 680 240 8,0 390
3153280Н 23280CAK/W33 400 720 256 8,0 464
3153284Н 23284CAK/W33 420 760 272 10,0 550
3153288Н 23288CAK/W33 440 790 280 10,0 610
3153292Н 23292CAK/W33 460 830 296 10,0 715
3153296Н 23296CAK/W33 480 870 310 10,0 830
31532/500Н 232/500CAK/W33 500 920 336 10,0 1020
31532/530Н 232/530CAK/W33 530 980 355 12,0 1230
Серия ширин 3, серия диаметров 7.
3153720 23120CCK/W33 100 165 52 3,0 5,83
3153722 23122CCK/W33 110 180 56 3,0 5,83
3153724 23124CCK/W33 120 200 62 3,0 8,33
3153726Н 23126CCK/W33 130 210 64 3,0 9,10
3153728Н 23128CCK/W33 140 225 68 3,5 10,8
3153730Н 23130CCK/W33 150 250 80 3,5 16,4
3153732Н 23132CCK/W33 160 270 86 3,5 20,8
3153734Н 23134CCK/W33 170 280 88 3,5 22,4
3153736Н 23136CCK/W33 180 300 96 4,0 28,4
3153738Н 23138CCK/W33 190 320 104 4,0 35,5
3153740Н 23140CCK/W33 200 340 112 4,0 43,7
3153744Н 23144CCK/W33 220 370 120 5,0 54,8
3153748Н 23148CCK/W33 240 400 128 5,0 67,6
3153752Н 23152CCK/W33 260 440 144 5,0 93,6
3153756Н 23156CCK/W33 280 460 146 6,0 100
3153760Н 23160CCK/W33 300 500 160 6,0 132
3153764Н 23164CCK/W33 320 540 176 6,0 171
3153768Н 23168CCK/W33 340 580 190 6,0 216
3153772Н 23172CCK/W33 360 600 192 6,0 228
3153776Н 23176CCK/W33 380 620 194 6,0 240
3153780Н 23180CAK/W33 400 650 200 8,0 273
3153784Н 23184CKJ/W33 420 700 224 8,0 363
3153788Н 23188CAK/W33 440 720 226 8,0 378
3153792Н 23192CAK/W33 460 760 240 10,0 450
3153796Н 23196CAK/W33 480 790 248 10,0 503
31537/500Н 231/500CAK/W33 500 830 264 10,0 595
31537/530Н 231/530CAK/W33 530 870 272 10,0 665
31537/560Н 231/560CAK/W33 560 920 280 10,0 708
31537/600Н 231/600CAK/W33 600 980 300 10,0 921
31537/630Н 231/630CAK/W33 630 1030 315 10,0 1050

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
