Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном и внутреннем кольцах с углом контакта α=40º

Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном и внутреннем кольцах с углом контакта α=40º

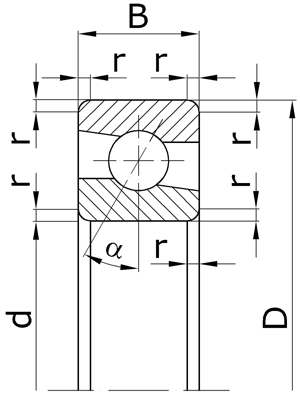

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 2.
26200К - 10 30 9 1,0 0,030
26201К - 12 32 10 1,0 0,040
26202К - 15 35 11 1,0 0,050
26203К - 17 40 12 1,0 0,070
26204К - 20 47 14 1,5 0,110
26205К - 25 52 15 1,5 0,135
26206К - 30 62 16 1,5 0,200
26207К - 37 72 17 2,0 0,290
26208К - 40 80 18 2,0 0,370
26209К - 45 85 19 2,0 0,425
26210К - 50 90 20 2,0 0,480
26211К - 55 100 21 2,5 0,630
26212К - 60 110 22 2,5 0,800
26213К - 65 120 23 2,5 1,000
26214К - 70 125 24 2,5 1,100
26215К - 75 130 25 2,5 1,475
26216К - 80 140 26 3,0 1,840
26217К - 85 150 28 3,0 2,210
26218К - 90 160 30 3,0 2,260
26219К - 95 170 32 3,5 2,630
26220К - 100 180 34 3,5 3,320
26222К - 110 200 38 3,5 4,620
26224К - 120 215 40 3,5 5,480
26226К - 130 230 40 4,0 6,200
26228К - 140 250 42 4,0 7,750
26230К - 150 270 45 4,0 9,750
Серия ширин 0, серия диаметров 3.
26300К - 10 35 11 1,0 0,057
26301К - 12 37 12 1,5 0,067
26302К - 15 42 13 1,5 0,093
26303К - 17 47 14 1,5 0,122
26304К - 20 52 15 2,0 0,159
26305К - 25 62 17 2,0 0,254
26306К - 30 72 19 2,0 0,383
26307К - 35 80 21 2,5 0,507
26308К - 40 90 23 2,5 0,695
26309К - 45 100 25 2,5 0,927
26310К - 50 110 27 3,0 1,200
26311К - 55 120 29 3,0 1,550
26312К - 60 130 31 3,5 1,940
26313К - 65 140 33 3,5 2,380
26314К - 70 150 35 3,5 2,890
26315К - 75 160 37 3,5 3,470
26316К - 80 170 39 3,5 4,120
26317К - 85 180 41 4,0 4,840
26318К - 90 190 43 4,0 5,650
26320К - 100 215 47 4,0 8,040
26322К - 110 240 50 4,0 10,80
26324К - 120 260 55 4,0 13,70
26326К - 130 280 58 5,0 16,80
26328К - 140 300 62 5,0 20,40
26330К - 150 320 65 5,0 24,40
26332К - 160 340 68 5,0 34,30
26334К - 170 360 72 5,0 40,70

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
