Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=15º

Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=15º

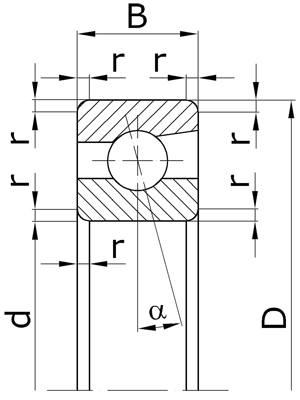

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
36016К6 - 6 17 6 0,5 0,010
36017К6 - 7 19 6 0,5 0,012
36018К6 - 8 22 7 0,5 0,015
36019К6 - 9 24 7 0,5 0,018
36100К6 - 10 26 8 0,5 0,020
36101К6 - 12 28 8 0,5 0,025
36102К6 - 15 32 9 0,5 0,030
36103К6 - 17 35 10 0,5 0,040
36104К6 - 20 42 12 1,0 0,070
36105К6 - 25 47 12 1,0 0,080
36106К6 - 30 55 13 1,5 0,120
36107К6 - 35 62 14 1,5 0,160
36108К6 - 40 68 15 1,5 0,195
36109К6 - 45 75 16 1,5 0,250
36110К6 - 50 80 16 1,5 0,270
36111К6 - 55 90 18 2,0 0,395
36112К6 - 60 95 18 2,0 0,420
36113К6 - 65 100 18 2,0 0,450
36114К6 - 70 110 20 2,0 0,620
36115К6 - 75 115 20 2,0 0,655
36116К6 - 80 125 22 2,0 0,875
36117К6 - 85 130 22 2,0 0,915
36118К6 - 90 140 24 2,5 1,190
36120К6 - 100 150 24 2,5 1,290
36122К6 - 110 170 28 3,0 2,020
36124К6 - 120 180 28 3,0 2,170
36126К6 - 130 200 33 3,0 3,280
36128К6 - 140 210 33 3,0 3,480
36130К6 - 150 225 35 3,5 4,220
36132К6 - 160 240 38 3,5 5,190
36134К6 - 170 260 42 3,5 6,960
36136К6 - 180 280 46 3,5 9,090
Серия ширин 0, серия диаметров 2.
36027К6 - 7 22 7 0,5 0,013
36028К6 - 8 24 8 0,5 0,018
36029К6 - 9 26 8 1,0 0,020
36200К6 - 10 30 9 1,0 0,030
36201К6 - 12 32 10 1,0 0,040
36202К6 - 15 35 11 1,0 0,050
36203К6 - 17 40 12 1,0 0,070
36204К6 - 20 47 14 1,5 0,110
36205К6 - 25 52 15 1,5 0,135
36206К6 - 30 62 16 1,5 0,200
36207К6 - 35 72 17 2,0 0,290
36208К6 - 40 80 18 2,0 0,370
36209К6 - 45 85 19 2,0 0,425
36210К6 - 50 90 20 2,0 0,480
36211К6 - 55 100 21 2,5 0,630
36212К6 - 60 110 22 2,5 0,800
36213К6 - 65 120 23 2,5 1,000
36214К6 - 70 125 24 2,5 1,100
36215К6 - 75 130 25 2,5 1,475
36216К6 - 80 140 26 3,0 1,840
36217К6 - 85 150 28 3,0 2,210
36218К6 - 90 160 30 3,0 2,260
36219К6 - 95 170 32 3,5 2,630
36220К6 - 100 180 34 3,5 3,320
36222К6 - 110 200 38 3,5 4,620
36224К6 - 120 215 40 3,5 5,480
36226К6 - 130 230 40 4,0 6,200
36228К6 - 140 250 42 4,0 7,750
36230К6 - 150 270 45 4,0 9,750
36232К6 - 160 290 48 4,0 15,40
36234К6 - 170 310 52 5,0 19,30
36236К6 - 180 320 52 5,0 20,40

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
