Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=26º

Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=26º

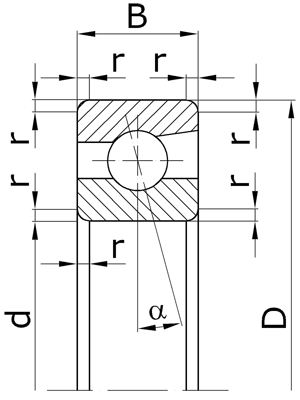

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
46016 - 6 17 6 0,5 0,010
46017 - 7 19 6 0,5 0,012
46018 - 8 22 7 0,5 0,015
46019 - 9 24 7 0,5 0,018
46100 - 10 26 8 0,5 0,020
46101 - 12 28 8 0,5 0,025
46102 - 15 32 9 0,5 0,030
46103 - 17 35 10 0,5 0,040
46104 - 20 42 12 1,0 0,070
46105 - 25 47 12 1,0 0,080
46106 - 30 55 13 1,5 0,120
46107 - 35 62 14 1,5 0,160
46108 - 40 68 15 1,5 0,195
46109 - 45 75 16 1,5 0,250
46110 - 50 80 16 1,5 0,270
46111 - 55 90 18 2,0 0,395
46112 - 60 95 18 2,0 0,420
46113 - 65 100 18 2,0 0,450
46114 - 70 110 20 2,0 0,620
46115 - 75 115 20 2,0 0,655
46116 - 80 125 22 2,0 0,875
46117 - 85 130 22 2,0 0,915
46118 - 90 140 24 2,5 1,190
46120 - 100 150 24 2,5 1,290
46122 - 110 170 28 3,0 2,020
46124 - 120 180 28 3,0 2,170
46126 - 130 200 33 3,0 3,280
46128 - 140 210 33 3,0 3,480
46130 - 150 225 35 3,5 4,220
46132 - 160 240 38 3,5 5,190
46134 - 170 260 42 3,5 6,960
46136 - 180 280 46 3,5 9,090
46138 - 190 290 46 3,5 9,810
46140 - 200 310 51 3,5 12,30
46144 - 220 340 56 4,0 16,10
46148 - 240 360 56 4,0 22,40
Серия ширин 0, серия диаметров 2.
46027 - 7 22 7 0,5 0,013
46028 - 8 24 8 0,5 0,018
46029 - 9 26 8 1,0 0,020
46200 - 10 30 9 1,0 0,030
46201 - 12 32 10 1,0 0,040
46202 - 15 35 11 1,0 0,050
46203 - 17 40 12 1,0 0,070
46204 - 20 47 14 1,5 0,110
46205 - 25 52 15 1,5 0,135
46206 - 30 62 16 1,5 0,200
46207 - 35 72 17 2,0 0,290
46208 - 40 80 18 2,0 0,370
46209 - 45 85 19 2,0 0,425
46210 - 50 90 20 2,0 0,480
46211 - 55 100 21 2,5 0,630
46212 - 60 110 22 2,5 0,800
46213 - 65 120 23 2,5 1,000
46214 - 70 125 24 2,5 1,100
46215 - 75 130 25 2,5 1,475
46216 - 80 140 26 3,0 1,840
46217 - 85 150 28 3,0 2,210
46218 - 90 160 30 3,0 2,260
46220 - 100 180 34 3,5 3,320
46222 - 110 200 38 3,5 4,620
46224 - 120 215 40 3,5 5,480
46226 - 130 230 40 4,0 6,200
46228 - 140 250 42 4,0 7,750
46230 - 150 270 45 4,0 9,750
46232 - 160 290 48 4,0 15,40
46234 - 170 310 52 5,0 19,30
46236 - 180 320 52 5,0 20,40
46238 - 190 340 55 5,0 24,40
46240 - 200 360 58 5,0 29,00
46244 - 220 400 65 5,0 40,00
Серия ширин 0, серия диаметров 3.
46300 - 10 35 11 1,0 0,057
46301 - 12 37 12 1,5 0,067
46302 - 15 42 13 1,5 0,093
46303 - 17 47 14 1,5 0,122
46304 - 20 52 15 2,0 0,159
46305 - 25 62 17 2,0 0,254
46306 - 30 72 19 2,0 0,383
46307 - 35 80 21 2,5 0,507
46308 - 40 90 23 2,5 0,695
46309 - 45 100 25 2,5 0,927
46310 - 50 110 27 3,0 1,200
46311 - 55 120 29 3,0 1,550
46312 - 60 130 31 3,5 1,940
46313 - 65 140 33 3,5 2,380
46314 - 70 150 35 3,5 2,890
46315 - 75 160 37 3,5 3,470
46316 - 80 170 39 3,5 4,120
46317 - 85 180 41 4,0 4,840
46318 - 90 190 43 4,0 5,650
46319 - 95 200 45 4,0 6,250
46320 - 100 215 47 4,0 8,040
46322 - 110 240 50 4,0 10,80
46324 - 120 260 55 4,0 13,70
46326 - 130 280 58 5,0 16,80
46328 - 140 300 62 5,0 20,40
46330 - 150 320 65 5,0 24,40
Серия ширин 1, серия диаметров 9.
1046900 - 10 22 6 0,5 0,010
1046901 - 12 24 6 0,5 0,011
1046902 - 15 28 7 0,5 0,016
1046903 - 17 30 7 0,5 0,017
1046904 - 20 37 9 0,5 0,035
1046905 - 25 42 9 0,5 0,040
1046906 - 30 47 9 0,5 0,047
1046907 - 35 55 10 1,0 0,076
1046908 - 40 62 12 1,0 0,108
1046909 - 45 68 12 1,0 0,127
1046910 - 50 72 12 1,0 0,130
1046911 - 55 80 13 1,5 0,178
1046912 - 60 85 13 1,5 0,192
1046913 - 65 90 13 1,5 0,206
1046914 - 70 100 16 1,5 0,333
1046915 - 75 105 16 1,5 0,354
1046916 - 80 110 16 1,5 0,373
1046917 - 85 120 18 2,0 0,531
1046918 - 90 125 18 2,0 0,559
1046920 - 100 140 20 2,0 0,796
1046922 - 110 150 20 2,0 0,844
1046924 - 120 165 22 2,0 1,160
1046926 - 130 180 24 2,5 1,540
1046928 - 140 190 24 2,5 1,620
1046930 - 150 210 28 3,0 2,540
1046932 - 160 220 28 3,0 2,670
1046934 - 170 230 28 3,0 2,810
1046936 - 180 250 33 3,0 4,230
1046938 - 190 260 33 3,0 4,350
1046940 - 200 280 38 3,5 6,250
1046944 - 220 300 38 3,5 6,580
1046948 - 240 320 38 3,5 7,030

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
