Подшипники шариковые радиально-упорные однорядные разъемные со съемным внутренним кольцом с углом контакта α=12º

Подшипники шариковые радиально-упорные однорядные разъемные со съемным внутренним кольцом с углом контакта α=12º

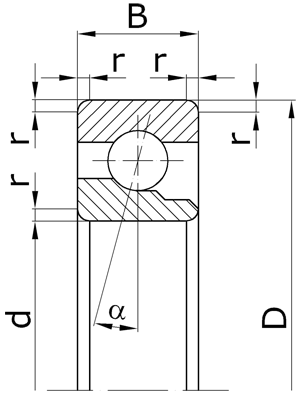

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 1, серия диаметров 9.
1076095 - 5 13 4 0,4 0,0025
1076096 - 6 15 5 0,4 0,0040
1076097 - 7 17 5 0,5 0,0050
Серия ширин 2, серия диаметров 8.
2076083 - 3 7 2,5 0,2 0,0004
2076084 - 4 9 3 0,2 0,0008

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
