Подшипники шариковые радиально-упорные однорядные с разъемным наружным кольцом с четырехточечным контактом

Подшипники шариковые радиально-упорные однорядные с разъемным наружным кольцом с четырехточечным контактом

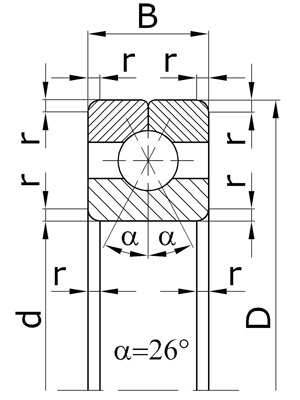

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 2.
116204 - 20 47 14 1,5 0,13
116205 - 25 52 15 1,5 0,16
116206 - 30 62 16 1,5 0,24
116207 - 35 72 17 2,0 0,35
116208 - 40 80 18 2,0 0,45
116209 - 45 85 19 2,0 0,52
116210 - 50 90 20 2,0 0,59
116211 - 55 100 21 2,5 0,77
116212 - 60 110 22 2,5 0,99
116213 - 65 120 23 2,5 1,22
116214 - 70 125 24 2,5 1,32
116215 - 75 130 25 2,5 1,47
116216 - 80 140 26 3,0 1,84
116217 - 85 150 28 3,0 2,26
116218 - 90 160 30 3,0 2,75
116219 - 95 170 32 3,5 3,22
116220 - 100 180 34 3,5 4,03
116222 - 110 200 38 3,5 5,60
116224 - 120 215 40 3,5 6,94
116226 - 130 230 40 4,0 7,74
116228 - 140 250 42 4,0 9,84
116230 - 150 270 45 4,0 12,4
116232 - 160 290 48 4,0 15,4
116234 - 170 310 52 5,0 19,3
116236 - 180 320 52 5,0 20,4
116238 - 190 340 55 5,0 24,4
116240 - 200 360 58 5,0 29,0
116244 - 220 400 65 5,0 40,0
116248 - 240 440 72 5,0 54,1
116252 - 260 480 80 6,0 71,5
116256 - 280 500 80 6,0 75,5
116260 - 300 540 85 6,0 94,0
116264 - 320 580 92 6,0 118
Серия ширин 0, серия диаметров 3.
116303 - 17 47 14 1,5 0,14
116304 - 20 52 15 2,0 0,18
116305 - 25 62 17 2,0 0,29
116306 - 30 72 19 2,0 0,42
116307 - 35 80 21 2,5 0,57
116308 - 40 90 23 2,5 0,78
116309 - 45 100 25 2,5 1,04
116310 - 50 110 27 3,0 1,37
116311 - 55 120 29 3,0 1,74
116312 - 60 130 31 3,5 2,14
116313 - 65 140 33 3,5 2,71
116314 - 70 150 35 3,5 3,16
116315 - 75 160 37 3,5 3,88
116316 - 80 170 39 3,5 4,59
116317 - 85 180 41 4,0 5,47
116318 - 90 190 43 4,0 6,43
116320 - 100 215 47 4,0 9,30
116322 - 110 240 50 4,0 12,5
116324 - 120 260 55 4,0 16,0
116326 - 130 280 58 5,0 19,7
116328 - 140 300 62 5,0 24,0
116330 - 150 320 65 5,0 29,1
116332 - 160 340 68 5,0 34,3
116334 - 170 360 72 5,0 40,7
116336 - 180 380 75 5,0 46,8
116338 - 190 400 78 6,0 54,0
116340 - 200 420 80 6,0 61,0
116344 - 220 460 88 6,0 81,0
116348 - 240 500 95 6,0 103
116352 - 260 540 102 8,0 132
116356 - 280 580 108 8,0 157

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
