Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу широкими торцами, угол контакта α=36º

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу широкими торцами, угол контакта α=36º

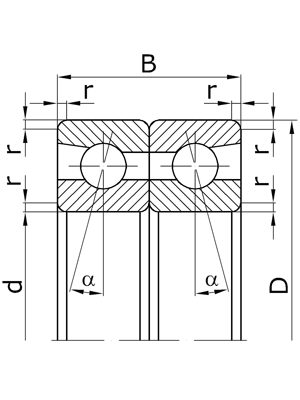

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
266134 - 170 260 84 3,5 -
266136 - 180 280 92 3,5 -
266138 - 190 290 92 3,5 -
266140 - 200 310 102 3,5 -
266144 - 220 340 112 4,0 -
266148 - 240 360 112 4,0 -
266152 - 260 400 130 5,0 -
266156 - 280 420 130 5,0 -
Серия ширин 0, серия диаметров 2.
266201 - 12 32 20 1,0 0,080
266202 - 15 35 22 1,0 0,100
266203 - 17 40 24 1,0 0,140
266204 - 20 47 28 1,5 0,220
266205 - 25 52 30 1,5 0,270
266206 - 30 62 32 1,5 0,400
266207 - 35 72 34 2,0 0,560
266208 - 40 80 36 2,0 0,740
266209 - 45 85 38 2,0 0,850
266210 - 50 90 40 2,0 0,960
266211 - 55 100 42 2,5 1,260
266212 - 60 110 44 2,5 1,600
266213 - 65 120 46 2,5 2,000
266214 - 70 125 48 2,5 2,200
266215 - 75 130 50 2,5 2,950
266216 - 80 140 52 3,0 3,680
266217 - 85 150 56 3,0 4,420
266218 - 90 160 60 3,0 4,520
266219 - 95 170 64 3,5 5,260
266220 - 100 180 68 3,5 6,640
266222 - 110 200 76 3,5 9,240
266224 - 120 215 80 3,5 10,96
266226 - 130 230 80 4,0 12,40
266256 - 280 500 160 6,0 -
Серия ширин 0, серия диаметров 3.
266305 - 25 62 34 2,0 0,508
266306 - 30 72 38 2,0 0,766
266307 - 35 80 42 2,5 1,014
266308 - 40 90 46 2,5 1,390
266309 - 45 100 50 2,5 1,854
266310 - 50 110 54 3,0 2,400
266311 - 55 120 58 3,0 3,100
266312 - 60 130 62 3,5 3,880
266313 - 65 140 66 3,5 4,760
266314 - 70 150 70 3,5 5,780
266315 - 75 160 74 3,5 6,940
266316 - 80 170 78 3,5 8,240
266317 - 85 180 82 4,0 9,680
266318 - 90 190 86 4,0 11,30
266319 - 95 200 90 4,0 12,50
266320 - 100 215 94 4,0 16,08
266322 - 110 240 100 4,0 21,60
266324 - 120 260 110 4,0 27,40
266326 - 130 280 116 5,0 33,60
266328 - 140 300 124 5,0 40,80
266330 - 150 320 130 5,0 48,80
266336 - 180 380 150 5,0 -
266340 - 200 420 160 6,0 -
Серия ширин 0, серия диаметров 4.
266405 - 25 80 42 2,5 1,00
266406 - 30 90 46 2,5 1,54
266407 - 35 100 50 2,5 2,10
266408 - 40 110 54 3,0 2,74
266409 - 45 120 58 3,0 3,50
266410 - 50 130 62 3,5 4,34
266411 - 55 140 66 3,5 4,60
266412 - 60 150 70 3,5 6,72
266413 - 65 160 74 3,5 6,80
266414 - 70 180 84 4,0 11,5
266415 - 75 190 90 4,0 11,8
266416 - 80 200 96 4,0 14,5
266417 - 85 210 104 5,0 16,0
266418 - 90 225 108 5,0 24,0
266420 - 100 250 116 5,0 -
266432 - 160 400 176 6,0 -

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
