Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=12º

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=12º

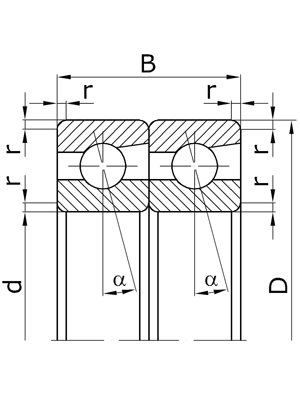

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
436100 - 10 26 16 0,5 0,040
436101 - 12 28 16 0,5 0,050
436102 - 15 32 18 0,5 0,060
436103 - 17 35 20 0,5 0,080
436104 - 20 42 24 1,0 0,140
436105 - 25 47 24 1,0 0,160
436106 - 30 55 26 1,5 0,240
436107 - 35 62 28 1,5 0,320
Серия ширин 0, серия диаметров 2.
436201 - 12 32 20 1,0 0,080
436202 - 15 35 22 1,0 0,100
436203 - 17 40 24 1,0 0,140
436204 - 20 47 28 1,5 0,220
436205 - 25 52 30 1,5 0,270
436206 - 30 62 32 1,5 0,400
436207 - 35 72 34 2,0 0,560
436208 - 40 80 36 2,0 0,740
436209 - 45 85 38 2,0 0,850
436210 - 50 90 40 2,0 0,960
436211 - 55 100 42 2,5 1,260
436212 - 60 110 44 2,5 1,600
436213 - 65 120 46 2,5 2,000
436214 - 70 125 48 2,5 2,200
436215 - 75 130 50 2,5 2,950
436216 - 80 140 52 3,0 3,680
436217 - 85 150 56 3,0 4,420
436218 - 90 160 60 3,0 4,520
436219 - 95 170 64 3,5 5,260
436220 - 100 180 68 3,5 6,640

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
