Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=26º

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=26º

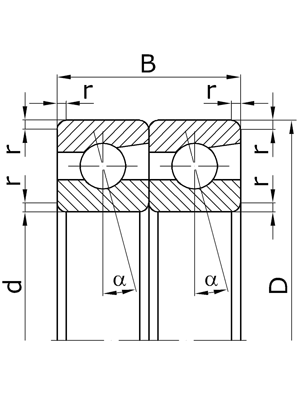

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
446100 - 10 26 16 0,5 0,040
446101 - 12 28 16 0,5 0,050
446102 - 15 32 18 0,5 0,060
446103 - 17 35 20 0,5 0,080
446104 - 20 42 24 1,0 0,140
446105 - 25 47 24 1,0 0,160
446106 - 30 55 26 1,5 0,240
446107 - 35 62 28 1,5 0,320
446108 - 40 68 30 1,5 0,390
446109 - 45 75 32 1,5 0,500
446110 - 50 80 32 1,5 0,540
446111 - 55 90 36 2,0 0,790
446112 - 60 95 36 2,0 0,840
446113 - 65 100 36 2,0 0,900
446114 - 70 110 40 2,0 1,240
446115 - 75 115 40 2,0 1,310
446116 - 80 125 44 2,0 1,750
446117 - 85 130 44 2,0 1,830
446118 - 90 140 48 2,5 2,380
446120 - 100 150 48 2,5 2,580
446122 - 110 170 56 3,0 4,040
446124 - 120 180 56 3,0 4,340
446126 - 130 200 66 3,0 6,560
446128 - 140 210 66 3,0 6,960
446130 - 150 225 70 3,5 8,440
446132 - 160 240 76 3,5 10,38
446134 - 170 260 84 3,5 13,92
446136 - 180 280 92 3,5 18,18
446138 - 190 290 92 3,5 19,62
446140 - 200 310 102 3,5 24,60
Серия ширин 0, серия диаметров 2.
446201 - 12 32 20 1,0 0,080
446202 - 15 35 22 1,0 0,100
446203 - 17 40 24 1,0 0,140
446204 - 20 47 28 1,5 0,220
446205 - 25 52 30 1,5 0,270
446206 - 30 62 32 1,5 0,400
446207 - 35 72 34 2,0 0,560
446208 - 40 80 36 2,0 0,740
446209 - 45 85 38 2,0 0,850
446210 - 50 90 40 2,0 0,960
446211 - 55 100 42 2,5 1,260
446212 - 60 110 44 2,5 1,600
446213 - 65 120 46 2,5 2,000
446214 - 70 125 48 2,5 2,200
446215 - 75 130 50 2,5 2,950
446216 - 80 140 52 3,0 3,680
446217 - 85 150 56 3,0 4,420
446218 - 90 160 60 3,0 4,520
446220 - 100 180 68 3,5 6,640
446222 - 110 200 76 3,5 9,240
446224 - 120 215 80 3,5 10,96
446226 - 130 230 80 4,0 12,40
446228 - 140 250 84 4,0 15,50
446230 - 150 270 90 4,0 19,50
446232 - 160 290 96 4,0 30,80
446234 - 170 310 104 5,0 36,60
446236 - 180 320 104 5,0 40,80
446238 - 190 340 110 5,0 48,80
446240 - 200 360 116 5,0 58,00
446244 - 220 400 130 5,0 80,00
Серия ширин 0, серия диаметров 3.
446303 - 17 47 28 1,5 0,244
446304 - 20 52 30 2,0 0,318
446305 - 25 62 34 2,0 0,508
446306 - 30 72 38 2,0 0,766
446307 - 35 80 42 2,5 1,014
446308 - 40 90 46 2,5 1,390
446309 - 45 100 50 2,5 1,854
446310 - 50 110 54 3,0 2,400
446311 - 55 120 58 3,0 3,100
446312 - 60 130 62 3,5 3,880
446313 - 65 140 66 3,5 4,760
446314 - 70 150 70 3,5 5,780
446315 - 75 160 74 3,5 6,940
446316 - 80 170 78 3,5 8,240
446317 - 85 180 82 4,0 9,680
446318 - 90 190 86 4,0 11,30
446319 - 95 200 90 4,0 12,50
446320 - 100 215 94 4,0 16,08
446322 - 110 240 100 4,0 21,60
446324 - 120 260 110 4,0 27,40
446326 - 130 280 116 5,0 33,60
446328 - 140 300 124 5,0 40,80
446330 - 150 320 130 5,0 48,80
446336 - 180 380 150 5,0 -
446340 - 200 420 160 6,0 -

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
