Подшипники роликовые конические однорядные с большим углом конуса

Подшипники роликовые конические однорядные с большим углом конуса

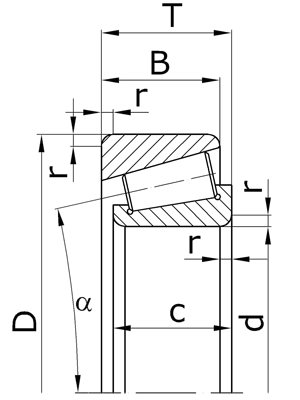

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

T - номинальная монтажная высота подшипника;

B - номинальная ширина наружного кольца подшипника;

c - номинальная ширина внутреннего кольца подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D T c B r
Серия ширин 0, серия диаметров 3.
27304 - 20 52 16,25 15 12 2,0 -
27305 31305 25 62 18,25 17 13 2,0 -
27306 31306 30 72 20,75 19 14 2,0 0,39
27307 31307 35 80 22,75 21 15 2,5 0,52
27308 31308 40 90 25,25 23 17 2,5 0,77
27309 31309 45 100 27,25 25 18 2,5 -
27310 31310 50 110 29,25 27 19 3,0 1,24
27311 31311 55 120 31,50 29 21 3,0 1,58
27312 31312 60 130 33,50 31 22 3,5 1,91
27313 31313 65 140 36 33 23 3,5 2,40
27314 31314 70 150 38 35 25 3,5 -
27315 31315 75 160 40 37 26 3,5 3,50
27316 31316 80 170 42,50 39 27 3,5 -
27317 31317 85 180 44,50 41 30 4,0 4,70
27318 31318 90 190 46,50 43 30 4,0 -
27319 31319 95 200 49,50 45 32 4,0 -
Серия ширин 0, серия диаметров 6.
27606 32306B 30 72 28,75 27 23 2,0 0,62
27607 32307B 35 80 32,75 31 25 2,5 0,91
27608 32308B 40 90 35,25 33 27 2,5 -
27609 32309B 45 100 38,25 36 30 2,5 -
27610 32310B 50 110 42,25 40 33 3,0 -
27612 32312B 60 130 48,50 46 37 3,5 -
27615 32315B 75 160 58 55 45 3,5 -
27616 32316B 80 170 61,50 58 48 4,0 -
27617 32317B 85 180 63,50 60 49 4,0 -
Серия ширин 1, серия диаметров 3.
1027320 31320J 100 215 56,50 51 37 4,0 8,80
1027322 31322J 110 240 63 57 38 4,0 -
1027324 - 120 260 67,50 62 43 4,0 15,4
1027326 - 130 280 72 66 44 5,0 -
1027328 31328J 140 300 77 70 48 5,0 23,0
1027330 31330J 150 320 82 75 50 5,0 -
1027332 - 160 340 87 79 54 5,0 -
1027334 - 170 360 92 84 - 5,0 -
1027336 - 180 380 97 88 60 5,0 46,0
1027338 - 190 400 101 92 - 6,0 -
1027340 - 200 420 107 97 66 6,0 -
1027344 - 220 460 117 106 - 6,0 -
1027348 - 240 500 125 114 - 6,0 -
1027352 - 260 540 135 123 - 8,0 -
1027356 - 280 580 145 132 - 8,0 -
1027360 - 300 620 154 140 - 10,0 -

Примечание. Неуказанный размер B устанавливают по согласованию с потребителем.

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
