Подшипники роликовые конические однорядные повышенной грузоподъемности с большим углом конуса

Подшипники роликовые конические однорядные повышенной грузоподъемности с большим углом конуса

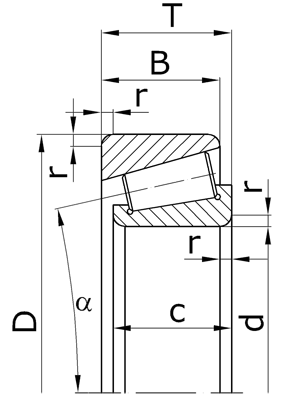

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

T - номинальная монтажная высота подшипника;

B - номинальная ширина наружного кольца подшипника;

c - номинальная ширина внутреннего кольца подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D T c B r
Серия ширин 0, серия диаметров 6.
27606А 32306B 30 72 28,75 27 23 1,5 0,60
27607А 32307B 35 80 32,75 31 25 2,0 0,80
27608А 32308B 40 90 35,25 33 27 2,0 1,15
27609А 32309B 45 100 38,25 36 30 2,0 1,47
27610А 32310B 50 110 42,25 40 33 2,5 1,96
27611А 32311B 55 120 45,50 43 35 2,5 2,54
27612А 32312B 60 130 48,50 46 37 3,0 2,80
27613А 32313B 65 140 51 48 39 3,0 3,75
27614А 32314B 70 150 54 51 42 3,0 4,56
27615А 32315B 75 160 58 55 45 3,0 5,55
27616А 32316B 80 170 61,50 58 48 3,0 5,70
27617А 32317B 85 180 63,50 60 49 4,0 7,50
Серия ширин 1, серия диаметров 3.
1027305А 31305J 25 62 18,25 17 13 1,5 0,274
1027306А 31306J 30 72 20,75 19 14 1,5 0,399
1027307А 31307J 35 80 22,75 21 15 2,0 0,533
1027308А 31308J 40 90 25,25 23 17 2,0 0,747
1027309А 31309J 45 100 27,25 25 18 2,0 0,997
1027310А 31310J 50 110 29,25 27 19 2,5 1,270
1027311А 31311J 55 120 31,50 29 21 2,5 1,620
1027312А 31312J 60 130 33,50 31 22 3,0 2,010
1027313А 31313J 65 140 36 33 23 3,0 2,470
1027314А 31314J 70 150 38 35 25 3,0 3,010
1027315А 31315J 75 160 40 37 26 3,0 3,540
1027316А 31316J 80 170 42,50 39 27 3,0 4,200
1027317А 31317J 85 180 44,50 41 28 4,0 5,100
1027318А 31318J 90 190 46,50 43 30 4,0 5,900
1027319А 31319J 95 200 49,50 45 32 4,0 6,950
1027320А 31320J 100 215 56,50 51 35 4,0 9,070
1027321А - 105 225 58 53 36 4,0 10,20
1027322А 31322J 110 240 63 57 38 4,0 12,60
1027324А 31324J 120 260 68 62 42 4,0 16,10
1027326А - 130 280 72 66 44 5,0 19,50
1027328А 31328J 140 300 77 70 47 5,0 24,50
1027330А 31330J 150 320 82 75 50 5,0 29,50

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
