Подшипники роликовые конические однорядные повышенной грузоподъемности с упорным бортом на наружном кольце

Подшипники роликовые конические однорядные повышенной грузоподъемности с упорным бортом на наружном кольце

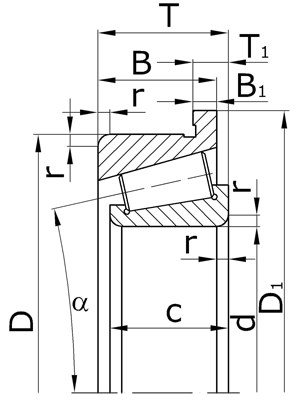

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

D1 - номинальный наружный диаметр упорного борта;

T - номинальная монтажная высота подшипника;

T1 - номинальная монтажная высота упорного борта;

B - номинальная ширина наружного кольца подшипника;

B1 - номинальная ширина упорного борта;

c - номинальная ширина внутреннего кольца подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм
по ГОСТу международное d D D1 T T1 c B B1 r
Серия ширин 0, серия диаметров 2.
67203А 30203R 17 40 44 13,25 5,25 12 11 3 1,5
67204А 30204R 20 47 51 15,25 6,25 14 12 3 1,5
67205А 30205R 25 52 57 16,25 6,75 15 13 3,5 1,5
67206А 30206R 30 62 67 17,25 6,75 16 14 3,5 1,5
67207А 30207R 35 72 77 18,25 7,25 17 15 4 2,0
67208А 30208R 40 80 85 19,75 7,75 18 16 4 2,0
67209А 30209R 45 85 90 20,75 8,75 19 16 4 2,0
67210А 30210R 50 90 95 21,75 8,75 20 17 4 2,0
67211А 30211R 55 100 106 22,75 9,25 21 18 4,5 2,5
67212А 30212R 60 110 116 23,75 9,25 22 19 4,5 2,5
67213А 30213R 65 120 127 24,75 9,25 23 20 4,5 2,5
67214А 30214R 70 125 132 26,25 10,25 24 21 5 2,5
67215А 30215R 75 130 137 27,25 10,25 25 22 5 2,5
67216А 30216R 80 140 147 28,25 11,25 26 22 5 3,0
67217А 30217R 85 150 158 30,50 11,5 28 24 5 3,0
67218А 30218R 90 160 168 32,50 12,5 30 26 6 3,0
67219А 30219R 95 170 179 34,50 14 32 27 6,5 3,5
67220А 30220R 100 180 190 37 15 34 29 7 3,5
67221А 30221R 105 190 200 39 16 36 30 7 3,5
67222А 30222R 110 200 210 41 16 38 32 7 3,5
67224А 30224R 120 215 225 43,50 17,5 40 34 8 3,5
67226А 30226R 130 230 241 43,75 17,75 40 34 8 4,0
67228А 30228R 140 250 261 45,75 18,75 42 36 9 4,0
67230А 30230R 150 270 282 49 20 45 38 9 4,0
Серия ширин 0, серия диаметров 3.
67302А 30302R 15 42 46 14,25 6,25 13 11 3 1,5
67303А 30303R 17 47 51 15,25 6,25 14 12 3 1,5
67304А 30304R 20 52 57 16,25 6,75 15 13 3,5 2,0
67305А 30305R 25 62 67 18,25 7,25 17 15 4 2,0
67306А 30306R 30 72 77 20,75 8,75 19 16 4 2,0
67307А 30307R 35 80 85 22,75 9,25 21 18 4,5 2,5
67308А 30308R 40 90 95 25,25 9,75 23 20 4,5 2,5
67309А 30309R 45 100 106 27,25 10,25 25 22 5 2,5
67310А 30310R 50 110 116 29,25 11,25 27 23 5 3,0
67311А 30311R 55 120 127 31,50 12 29 25 5,5 3,0
67312А 30312R 60 130 137 33,50 13 31 26 5,5 3,5
67313А 30313R 65 140 147 36 14 33 28 6 3,5
67314А 30314R 70 150 158 38 15 35 30 7 3,5
67315А 30315R 75 160 168 40 16 37 31 7 3,5
67316А 30316R 80 170 179 42,50 16,5 39 33 7 3,5
67317А 30317R 85 180 190 44,50 18,5 41 34 8 4,0
67318А 30318R 90 190 200 46,50 18,5 43 36 8 4,0
67319А 30319R 95 200 210 49,50 19,5 45 38 8 4,0
67320А 30320R 100 215 225 51,50 21,5 47 39 9 4,0
67321А 30321R 105 225 236 53,50 22 49 41 9,5 4,0
67322А 30322R 110 240 251 54,50 22 50 42 9,5 4,0
67324А - 120 260 272 59,50 24,5 55 46 11 4,0
Серия ширин 0, серия диаметров 5.
67505А 32205R 25 52 57 19,25 6,75 18 16 3,5 1,0
67506А 32206R 30 62 67 21,25 8,25 20 17 4 1,5
67507А 32207R 35 72 77 24,25 9,75 23 19 4,5 2,0
67508А 32208R 40 80 85 24,75 10,25 23 19 4,5 2,0
67509А 32209R 45 85 90 24,75 10,25 23 19 4,5 2,0
67510А 32210R 50 90 95 24,75 10,25 23 19 4,5 2,0
67511А 32211R 55 100 106 26,75 10,75 25 21 5 2,5
67512А 32212R 60 110 116 29,75 10,75 28 24 5 2,5
67513А 32213R 65 120 127 32,75 11,75 31 27 6 2,5
67514А 32214R 70 125 132 33,25 12,25 31 27 6 2,5
67515А 32215R 75 130 137 33,25 12,25 31 27 6 2,5
67516А 32216R 80 140 147 35,25 13,25 33 28 6 3,0
67517А 32217R 85 150 158 38,50 15,5 36 30 7 3,0
67518А 32218R 90 160 168 42,50 16,5 40 34 8 3,0
67519А 32219R 95 170 179 45,50 16,5 43 37 8 3,5
67520А 32220R 100 180 190 49 18 46 39 8 3,5
67521А 32221R 105 190 200 53 19 50 43 9 3,5
67522А 32222R 110 200 210 56 20 53 46 10 3,5
67524А 32224R 120 215 225 61,50 22,5 58 50 11 3,5
67526А 32226R 130 230 241 67,75 24,75 64 54 11 4,0
67528А 32228R 140 250 261 71,75 25,75 68 58 12 4,0
67530А 32230R 150 270 282 77 29 73 60 12 4,0
Серия ширин 0, серия диаметров 6.
67603А 32303R 17 47 51 20,25 8,25 19 16 4 1,0
67604А 32304R 20 52 57 22,25 8,75 21 18 4,5 2,0
67605А 32305R 25 62 67 25,25 10,25 24 20 5 2,0
67606А 32306R 30 72 77 28,75 11,75 27 23 6 2,0
67607А 32307R 35 80 85 32,75 13,75 31 25 6 2,5
67608А 32308R 40 90 95 35,25 14,25 33 27 6 2,5
67609А 32309R 45 100 106 38,25 15,25 36 30 7 2,5
67610А 32310R 50 110 116 42,25 17,25 40 33 8 2,5
67611А 32311R 55 120 127 45,50 18,5 43 35 8 3,0
67612А 32312R 60 130 137 48,50 19,5 46 37 8 3,5
67613А 32313R 65 140 147 51 20 48 39 8 3,5
67614А 32314R 70 150 158 54 22 51 42 10 3,5
67615А 32315R 75 160 168 58 23 55 45 10 3,5
67616А 32316R 80 170 179 61,50 24,5 58 48 11 3,5
67617А 32317R 85 180 190 63,50 25,5 60 49 11 4,0
67618А 32318R 90 190 200 67,50 25,5 64 53 11 4,0
67619А 32319R 95 200 210 71,50 27,5 67 55 11 4,0
67620А 32320R 100 215 225 77,50 29,5 73 60 12 4,0
67621А 32321R 105 225 236 81,50 30,5 77 63 12 4,0
67622А 32322R 110 240 251 84,50 31,5 80 65 12 4,0
67624А 32324R 120 260 272 90,50 34,5 86 69 13 4,0
Серия ширин 1, серия диаметров 3.
1067305А - 25 62 67 18,25 9,25 17 13 4 1,5
1067306А - 30 72 77 20,75 10,75 19 14 4 1,5
1067307А - 35 80 85 22,75 12,25 21 15 4,5 2,0
1067308А - 40 90 95 25,25 12,75 23 17 4,5 2,0
1067309А - 45 100 106 27,25 14,25 25 18 5 2,0
1067310А - 50 110 116 29,25 15,25 27 19 5 2,5
1067311А - 55 120 127 31,50 16 29 21 5,5 2,5
1067312А - 60 130 137 33,50 17 31 22 5,5 3,0
1067313А - 65 140 147 36 19 33 23 6 3,0
1067314А - 70 150 158 38 20 35 25 7 3,0
1067315А - 75 160 168 40 21 37 26 7 3,0
1067316А - 80 170 179 42,50 22,5 39 27 7 3,0
1067317А - 85 180 190 44,50 24,5 41 28 8 4,0
1067318А - 90 190 200 46,50 24,5 43 30 8 4,0
1067319А - 95 200 210 49,50 25,5 45 32 8 4,0
1067320А - 100 215 225 56,50 30,5 51 35 9 4,0
1067321А - 105 225 236 58 31,5 53 36 9,5 4,0
1067322А - 110 240 251 63 34,5 57 38 9,5 4,0
1067324А - 120 260 272 68 37 62 42 11 4,0
Серия ширин 2, серия диаметров 1.
2067104А 32004R 20 42 46 15 6 15 12 3 0,6
20671/22А 320/22R 22 44 48 15 6,5 15 11,5 3 0,6
2067105А 32005R 25 47 51 15 6,5 15 11,5 3 0,6
20671/28А 320/28R 28 52 56 16 7 16 12 3 1,0
2067106А 32006R 30 55 59 17 7 17 13 3 1,5
20671/32А 320/32R 32 58 62 17 7 17 13 3 1,5
2067107А 32007R 35 62 66 18 7 18 14 3 1,5
2067108А 32008R 40 68 72 19 8 19 14,5 3,5 1,5
2067109А 32009R 45 75 79 20 8 20 15,5 3,5 1,5
2067110А 32010R 50 80 84 20 8 20 15,5 3,5 1,5
2067111А 32011R 55 90 94 23 9,5 23 17,5 4 2,0
2067112А 32012R 60 95 99 23 9,5 23 17,5 4 2,0
2067113А 32013R 65 100 104 23 9,5 23 17,5 4 2,0
2067114А 32014R 70 110 116 25 10,5 25 19 4,5 2,0
2067115А 32015R 75 115 121 25 10,5 25 19 4,5 2,0
2067116А 32016R 80 125 131 29 12 29 22 5 2,0
2067117А 32017R 85 130 136 29 12 29 22 5 2,0
2067118А 32018R 90 140 146 32 13,5 32 24 5,5 2,5
2067119А 32019R 95 145 151 32 13,5 32 24 5,5 2,5
2067120А 32020R 100 150 156 32 13,5 32 24 5,5 2,5
2067121А 32021R 105 160 168 35 15,5 35 26 6,5 2,5
2067122А 32022R 110 170 178 38 15,5 38 29 6,5 3,0
2067124А 32024R 120 180 188 38 15,5 38 29 6,5 3,0
2067126А 32026R 130 200 208 45 19 45 34 8 3,0
2067128А 32028R 140 210 218 45 19 45 34 8 3,0
2067130А 32030R 150 225 233 48 20,5 48 36 8,5 3,0
2067132А 32032R 160 240 248 51 22 51 38 9 3,5
2067134А 32034R 170 260 268 57 24 57 43 10 3,5
2067136А 32036R 180 280 292 64 27 64 48 11 3,5
Серия ширин 3, серия диаметров 1.
3067109А - 45 75 79 24 9,5 24 19 4,5 1,0
3067110А 33010R 50 80 84 24 9,5 24 19 4,5 1,0
3067111А 33011R 55 90 94 27 11 27 21 5 1,5
3067112А 33012R 60 95 99 27 11 27 21 5 1,5
3067113А 33013R 65 100 104 27 11 27 21 5 1,5
3067114А 33014R 70 110 116 31 10,5 31 25,5 5 1,5
3067115А 33015R 75 115 121 31 10,5 31 25,5 5 1,5
3067116А 33016R 80 125 131 36 12 36 29,5 5,5 1,5
3067117А 33017R 85 130 136 36 12 36 29,5 5,5 1,5
3067118А 33018R 90 140 146 39 12,5 39 32,5 6 2,0
3067119А 33019R 95 145 151 39 12,5 39 32,5 6 2,0
3067120А 33020R 100 150 156 39 12,5 39 32,5 6 2,0
3067121А 33021R 105 160 168 43 16,5 43 34 7,5 2,5
3067122А 33022R 110 170 178 47 18,5 47 37 8,5 2,5
3067124А 33024R 120 180 188 48 18,5 48 38 8,5 2,5
3067126А - 130 200 208 55 21 55 43 9 2,5
3067128А - 140 210 218 56 21 56 44 9 2,5
3067130А - 150 225 233 59 23 59 46 10 3,0
Серия ширин 3, серия диаметров 2.
3067206А 33206R 30 62 67 25 10 25 19,5 4,5 1,0
30672/32А - 32 65 70 26 10 26 20,5 4,5 1,0
3067207А 33207R 35 72 77 28 11 28 22 5 1,5
3067208А 33208R 40 80 85 32 12 32 25 5 1,5
3067209А 33209R 45 85 90 32 12 32 25 5 1,5
3067210А 33210R 50 90 95 32 13 32 24,5 5,5 1,5
3067211А 33211R 55 100 106 35 14 35 27 6 2,0
3067212А 33212R 60 110 116 38 16 38 29 7 2,0
3067213А 33213R 65 120 127 41 16 41 32 7 2,0
3067214А 33214R 70 125 132 41 16 41 32 7 2,0
3067215А 33215R 75 130 137 41 17 41 31 7 2,0
3067216А 33216R 80 140 147 46 19 46 35 8 2,5
3067217А 33217R 85 150 158 49 21 49 37 9 2,5
3067218А - 90 160 168 55 23 55 42 10 2,5
3067219А - 95 170 179 58 24 58 44 10 3,0
3067220А 33220R 100 180 190 63 25 63 48 10 3,0
3067221А - 105 190 200 68 27 68 52 11 3,0
Серия ширин 3, серия диаметров 7.
3067709А 33109R 45 80 85 26 10 26 20,5 4,5 1,5
3067710А 33110R 50 85 90 26 11 26 20 5 1,5
3067711А 33111R 55 95 101 30 12 30 23 5 1,5
3067712А 33112R 60 100 106 30 11,5 30 23,5 5 1,5
3067713А 33113R 65 110 116 34 13,5 34 26 5,5 1,5
3067714А 33114R 70 120 127 37 14 37 29 6 2,0
3067715А 33115R 75 125 132 37 14 37 29 6 2,0
3067716А 33116R 80 130 137 37 14 37 29 6 2,0
3067717А 33117R 85 140 147 41 16 41 32 7 2,5
3067718А 33118R 90 150 158 45 18 45 35 8 2,5
3067719А - 95 160 168 49 20 49 38 9 2,5
3067720А - 100 165 173 52 21 52 40 9 2,5
3067721А - 105 175 184 56 21 56 44 9 2,5
3067722А - 110 180 190 56 22 56 43 9 2,5
3067724А - 120 200 210 62 24 62 48 10 2,5
