Подшипники роликовые конические четырехрядные

Подшипники роликовые конические четырехрядные

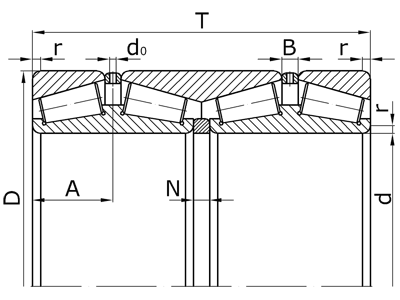

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

T - номинальная монтажная высота подшипника;

d0 - номинальный диаметр отверстия для смазки;

A - номинальное расстояние от торца до оси смазочных отверстий;

B - ширина наружного дистанционного кольца;

N - ширина внутреннего дистанционного кольца;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D T A d0 N B r
Серия ширин 0, серия диаметров 1.
77124 - 120 180 109 27,75 5 - - 2 9,4
77126 - 130 200 125 29,5 5 - - 2 13,3
77128 - 140 210 125 29,5 5 - - 2 14,9
77130 - 150 225 136 32,25 6 - - 2,1 18,4
77132 - 160 240 145 34,25 6 - - 2,1 23,6
77134 - 170 260 160 37,75 6 - - 2,1 30,0
77136 - 180 280 180 42,5 8 - - 2,1 40,5
77138 - 190 290 180 42,5 8 - - 2,1 42,3
77140 - 200 310 200 47,5 8 - - 2,1 51,5
77144 - 220 340 218 51,75 10 - - 3 71,6
77148 - 240 360 218 51,75 10 - - 3 76,3
77152 - 260 400 250 59,75 10 - - 4 111
77156 - 280 420 250 59,75 12 - - 4 117
77160 - 300 460 290 69,25 12 - - 4 169
77164 - 320 480 290 69,25 12 - - 4 177
77168 - 340 520 325 77 12 15 29 5 241
77172 - 360 540 325 77 12 15 35 5 253
77176 - 380 560 325 77 12 15 29 5 263
77180 - 400 600 355 85 15 16 36 5 339
77184 - 420 620 355 85 15 16 36 5 351
77188 - 440 650 375 89,25 15 16 42 6 402
77192 - 460 680 400 95 15 20 39 6 465
77196 - 480 700 400 95 15 20 40 6 482
771/500 - 500 720 400 95 15 20 40 6 504
771/530 - 530 780 450 106,5 15 20 49 6 693
771/560 - 560 820 462 110 15 21 54 6 762
771/600 - 600 870 488 115 15 22 54 6 890
771/630 - 630 920 515 125 15 25 57 7,5 1090
771/670 - 670 980 560 130 20 25 60 7,5 1320
771/710 - 710 1030 580 137 20 25 65 7,5 1480
771/750 - 750 1090 615 145 20 25 74 7,5 1770
771/800 - 800 1150 630 - 20 - - 7,5 1980
771/850 - 850 1220 670 - 20 - - 7,5 2360
771/900 - 900 1280 690 - 20 - - 7,5 2630
771/950 - 950 1360 730 - 20 - - 7,5 3180
771/1000 - 1000 1420 750 - 20 - - 7,5 3500
Серия ширин 0, серия диаметров 9.
77924 - 120 165 80 - 5 - - 1,1 4,8
77926 - 130 180 90 - 5 - - 1,5 6,5
77928 - 140 190 90 - 5 - - 1,5 7,0
77930 - 150 210 109 - 5 - - 2 11,0
77932 - 160 220 109 - 6 - - 2 11,6
77934 - 170 230 109 - 6 - - 2 13,0
77936 - 180 250 125 - 6 - - 2 17,5
77938 - 190 260 125 - 6 - - 2 19,0
77940 - 200 280 145 - 8 - - 2,1 27,0
77944 - 220 300 145 - 8 - - 2,1 28,0
77948 - 240 320 145 - 8 - - 2,1 30,0
77952 - 260 360 180 - 10 - - 2,1 58,0
77956 - 280 380 180 - 10 - - 2,1 60,0
77960 - 300 420 218 - 10 - - 3 87,5
77964 - 320 440 218 - 10 - - 3 101,5
77968 - 340 460 218 - 12 - - 3 107
77972 - 360 480 218 - 12 - - 3 113
77976 - 380 520 250 - 12 - - 4 158
77980 - 400 540 250 - 12 - - 4 170
77984 - 420 560 250 - 12 - - 4 180
77988 - 440 600 290 - 15 - - 4 254
77992 - 460 620 290 - 15 - - 4 266
77996 - 480 650 308 - 15 - - 5 308
779/500 - 500 670 308 - 15 - - 5 315
Серия ширин 1, серия диаметров 7.
1077756 - 280 460 324 77 10 16 30 5 193
1077760 - 300 500 366 87 10 18 34 5 -
1077764 - 320 540 406 97 15 18 36 5 -
1077768 - 340 580 420 101 15 16 48 5 -
1077772 - 360 600 420 101 15 16 48 5 -
1077776 - 380 620 420 100 15 16 48 5 518
1077780 - 400 650 456 109 15 20 48 6 -
1077784 - 420 700 480 115 15 20 50 6 -
1077788 - 440 720 480 115 15 20 50 6 -
1077792 - 460 760 520 125 15 20 52 7,5 -
1077796 - 480 790 530 128 15 20 53 7,5 1074
10777/500 - 500 830 570 136 20 26 64 7,5 1264
10777/530 - 530 870 590 143 20 20 61 7,5 -
10777/560 - 560 920 620 150 20 20 70 7,5 1602
10777/600 - 600 980 650 157 20 22 72 7,5 -
10777/630 - 630 1030 670 162 20 22 78 7,5 -
10777/670 - 670 1090 710 171 20 26 72 7,5 2573
10777/710 - 710 1150 750 181 20 26 74 9,5 -
10777/750 - 750 1220 790 191 20 26 80 9,5 -
Серия ширин 2, серия диаметров 1.
2077126 - 130 200 185 44 5 9 16 2 22,6
2077140 - 200 310 275 66 10 11 21 2,1 75,8
2077144 - 220 340 305 73 10 12 21 3 104,0
2077148 - 240 360 310 74 10 12 24 3 108,7
2077152 - 260 400 345 83 10 14 24 4 152,0
2077156 - 280 420 345 83 10 14 24 4 159,0
2077160 - 300 460 390 94 10 14 24 4 238,0
2077164 - 320 480 390 94 10 14 24 4 242,0

Неуказанные размеры A, B и N задаются конструктивно.

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
