Шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=36º

Шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=36º

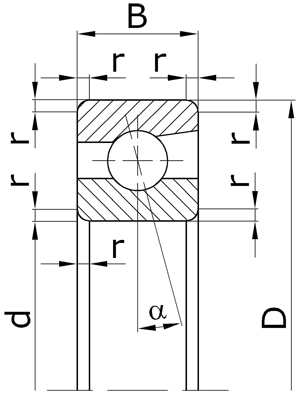

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 2.
66200 - 10 30 9 1,0 0,030
66201 - 12 32 10 1,0 0,040
66202 - 15 35 11 1,0 0,050
66203 - 17 40 12 1,0 0,070
66204 - 20 47 14 1,5 0,110
66205 - 25 52 15 1,5 0,135
66206 - 30 62 16 1,5 0,200
66207 - 35 72 17 2,0 0,290
66208 - 40 80 18 2,0 0,370
66209 - 45 85 19 2,0 0,425
66210 - 50 90 20 2,0 0,480
66211 - 55 100 21 2,5 0,630
66212 - 60 110 22 2,5 0,800
66213 - 65 120 23 2,5 1,000
66214 - 70 125 24 2,5 1,100
66215 - 75 130 25 2,5 1,475
66216 - 80 140 26 3,0 1,840
66217 - 85 150 28 3,0 2,210
66218 - 90 160 30 3,0 2,260
66219 - 95 170 32 3,5 2,630
66220 - 100 180 34 3,5 3,320
66222 - 110 200 38 3,5 4,620
66224 - 120 215 40 3,5 5,480
66226 - 130 230 40 4,0 6,200
66228 - 140 250 42 4,0 7,750
66230 - 150 270 45 4,0 9,750
66232 - 160 290 48 4,0 15,40
66234 - 170 310 52 5,0 19,30
66236 - 180 320 52 5,0 20,40
Серия ширин 0, серия диаметров 3.
66300 - 10 35 11 1,0 0,057
66301 - 12 37 12 1,5 0,067
66302 - 15 42 13 1,5 0,093
66303 - 17 47 14 1,5 0,122
66304 - 20 52 15 2,0 0,159
66305 - 25 62 17 2,0 0,254
66306 - 30 72 19 2,0 0,383
66307 - 35 80 21 2,5 0,507
66308 - 40 90 23 2,5 0,695
66309 - 45 100 25 2,5 0,927
66310 - 50 110 27 3,0 1,200
66311 - 55 120 29 3,0 1,550
66312 - 60 130 31 3,5 1,940
66313 - 65 140 33 3,5 2,380
66314 - 70 150 35 3,5 2,890
66315 - 75 160 37 3,5 3,470
66316 - 80 170 39 3,5 4,120
66317 - 85 180 41 4,0 4,840
66318 - 90 190 43 4,0 5,650
66319 - 95 200 45 4,0 6,250
66320 - 100 215 47 4,0 8,040
66322 - 110 240 50 4,0 10,80
66324 - 120 260 55 4,0 13,70
66326 - 130 280 58 5,0 16,80
66328 - 140 300 62 5,0 20,40
66330 - 150 320 65 5,0 24,40
Серия ширин 0, серия диаметров 4.
66405 - 25 80 21 2,5 0,50
66406 - 30 90 23 2,5 0,77
66407 - 35 100 25 2,5 1,05
66408 - 40 110 27 3,0 1,37
66409 - 45 120 29 3,0 1,75
66410 - 50 130 31 3,5 2,17
66411 - 55 140 33 3,5 2,30
66412 - 60 150 35 3,5 3,37
66413 - 65 160 37 3,5 3,40
66414 - 70 180 42 4,0 5,74
66415 - 75 190 45 4,0 5,90
66416 - 80 200 48 4,0 7,25
66417 - 85 210 52 5,0 8,00
66418 - 90 225 54 5,0 12,0

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
