Самодельная кровать раскладушка в тумбочке

Самодельная кровать раскладушка в тумбочке

Конструкция самодельной кровати раскладушки в тумбочке очень удобна и практична. Места в комнате занимает мало, может служить универсальным подсобным столиком: для радиоаппаратуры, швейной машины, телефонного аппарата, для сувениров, цветов и др.

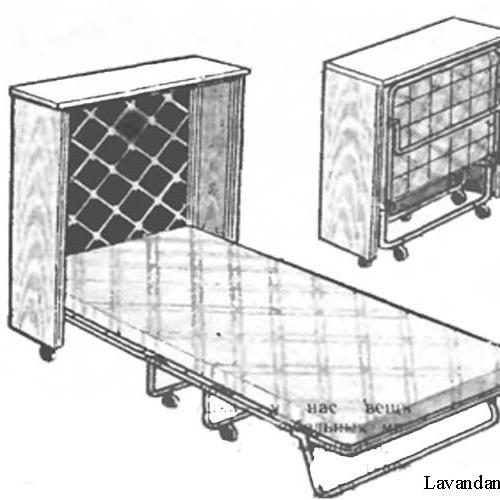

Рис. 1. Общий вид самодельной кровати раскладушки в тумбочке.

Кровать-тумбочка особенно удобна на колесиках. Повернутая содержимым к стене, она прекрасно дополнит интерьер комнаты. Внутренняя сторона передней панели тумбочки обита дерматином на поролоне. Матрас поролон, обтянутый тиком и декоративной тканью.

Самодельная кровать раскладушка в тумбочке

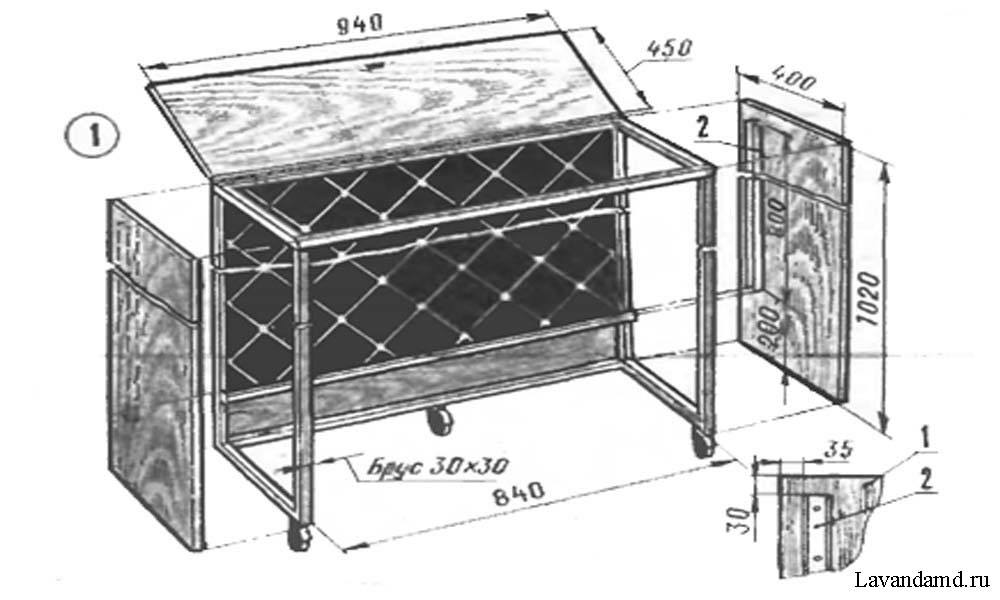

Рис.2 Схема самодельной кровати раскладушки.

Материал тумбочки - доски, ДСП или фанера толщиной от 8 мм и более. Каркас - стальной или дюралевый, его детали соединяются сваркой, винтами или саморезами, затем окрашиваются нитрокраской.

Самодельная кровать раскладушка в тумбочке

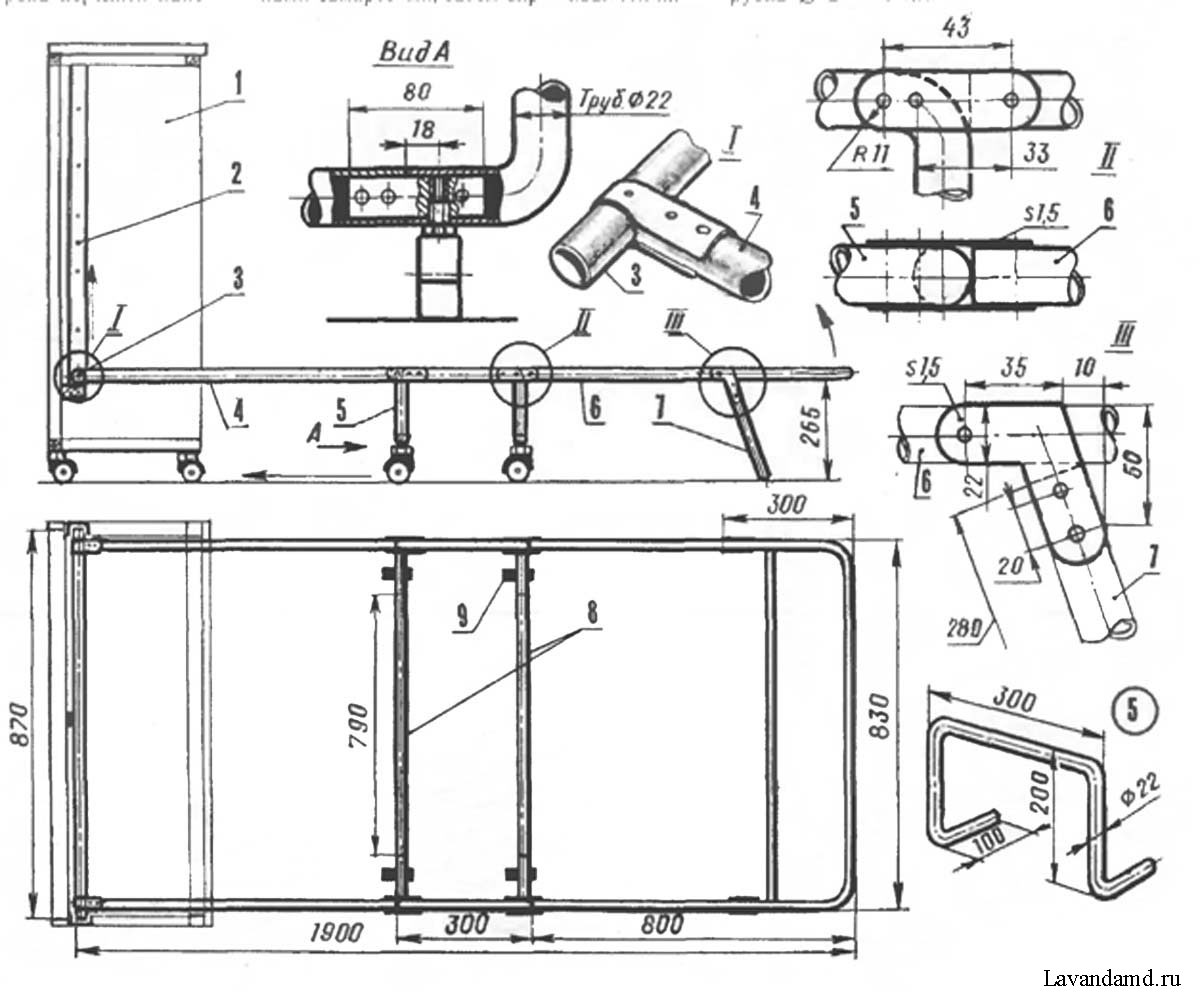

Рис. 3. узлы и основные детали конструкции самодельной кровати раскладушки в тумбочке:

I - узел крепления рамы к тумбочке;

II- узел соединения рам и ножек;

III - узел крепления задней опоры:


1 - боковая панель,2 - направляющая передвижной оси рамы (швеллер). 3 - оси рамы. 4, 6 - части ломающейся рамы, 5 - центральная опора рамы (она же ее средняя часть), 7 - задняя опора рамы, 8 - оси ломающейся рамы, 9 - колесико опоры (всего 7 шт.).


Панели из простой ДСП оклеиваются декоративной пленкой «под дерево». Верхнюю панель (крышку тумбочки) можно сделать откидной, на рояльных петлях. Рама и ножки кровати - дюралевая трубка диаметром 22 25 мм.

Самодельная кровать раскладушка в тумбочке

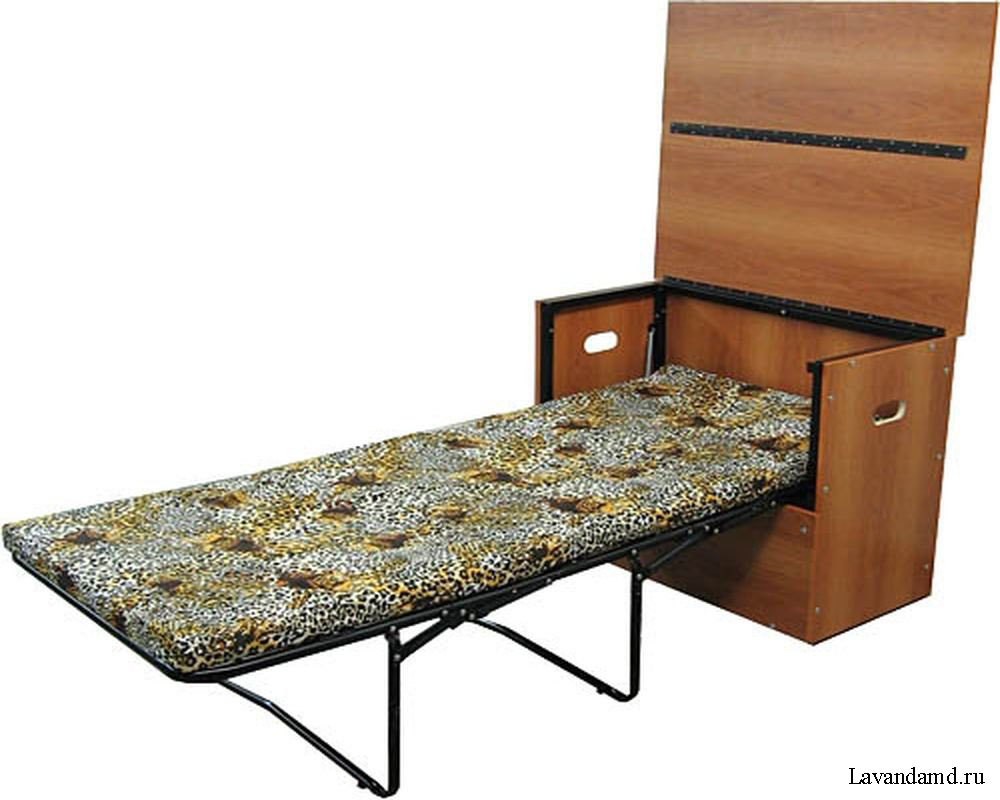

Рис.4. Внешний вид готовой кровати раскладушки тумбочки.

Источник: Моделист конструктор №5 1993
